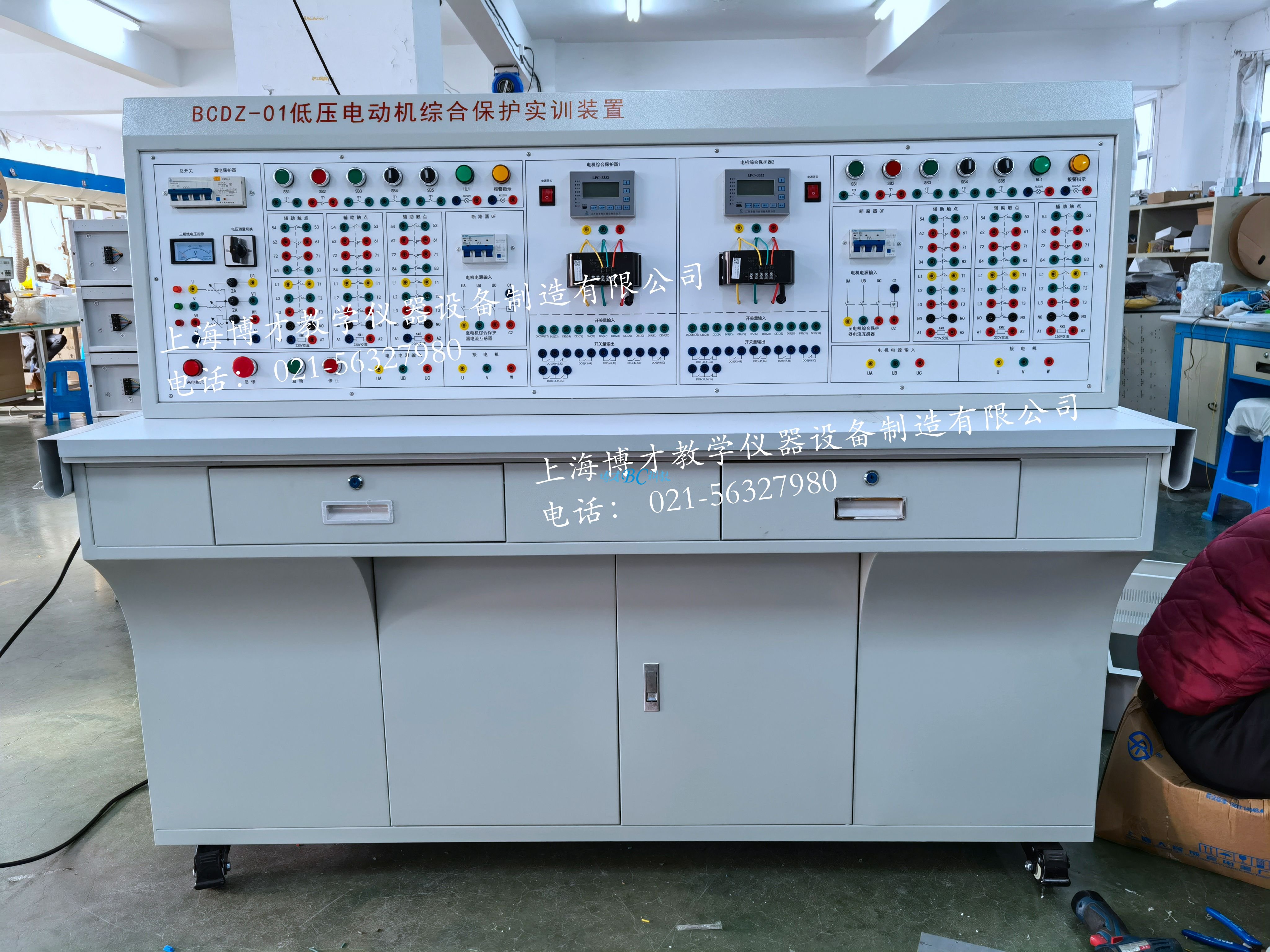

BCDZ-01 低壓電動機綜合保護實訓裝置



BCDZ-01 低壓電動機綜合保護實訓裝置

一、低壓電動機綜合保護實訓裝置技術性能
1.輸入電源：三相四線（或三相五線）～380V±10%  50Hz
2.工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)
3.裝置容量：＜0.5KVA
4.重    量：＜110Kg
5.外形尺寸：1600mm×680mm×1300mm
6.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
二、低壓電動機綜合保護實訓裝置組成
實訓裝置由控制屏、實訓桌、馬達保護器實訓組件、繼電接觸實訓組件三相異步電機、電機導軌等組成。
（一）控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
1.交流電源控制單元
三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制。
提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。
2.直流電源、直流電壓/電流表、邏輯輸出及指示等
直流電壓：0～10V可調輸出；直流電流：0～20mA；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；同時設點動、自鎖按鈕、邏輯開關、直流24V繼電器、1K電位器。
3.繼電接觸實訓組件
提供交流接觸器4只、以上器件所有端子均已引至面板上，完全由操作者自由布線，實訓特點明顯。
4.馬達保護器
裝置采LPC3300系列電動機智能保護器2只，控制額定工作電壓：AC220/380V；電動機工作電壓：AC380V AC660V；
電動機智能保護器所有端子均已引至面板上，系統完全開放，布線設計、線路走向，實現控制功能，更能鍛煉操作者的動手能力。
（二）三相鼠籠異步電機：交流380V/△/Y/370W  2只
（三）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。



訂貨須知：
一、① 低壓電動機綜合保護實訓裝置,電動機綜合保護測控裝置的產品名稱與型號;② 低壓電動機綜合保護實訓裝置,電動機綜合保護測控裝置的規格;③低壓電動機綜合保護實訓裝置,電動機綜合保護測控裝置是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的低壓電動機綜合保護實訓裝置,電動機綜合保護測控裝置的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
