電力電子技術調速系統調試與檢修實訓裝置
瀏覽： 發布日期：2018-07-18

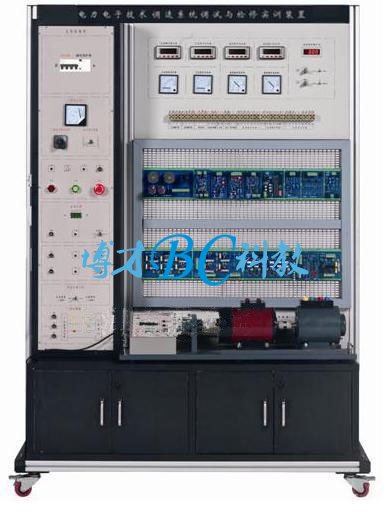

BCDZT-1型 電力電子技術調速系統調試與檢修實訓裝置
一、電力電子技術調速系統調試與檢修實訓裝置特點
1. 電力電子技術•調速系統調試與檢修實訓裝置采用模塊式設計，由實訓臺、各種交直流電源、各種測量儀表、電機、導軌、負載、實訓操作區、各種實訓線路板及各種電氣控制元件等組成。
2. 保護體系完善，配有三相隔離變壓器隔離供電及漏電、短路、過流、儀器儀表超量程等保護設施。
3. 實訓線路板包括功率元件模塊、電氣元件模塊、觸發（驅動）單元電路、檢測單元電路、調節單元電路，采用PCB板工藝，元器件接口均已引至專用插座上，學生可以自主搭接各種電力電子、調速系統線路，可鍛煉學生的接線、調試、檢修等方面的技能。
二、電力電子技術調速系統調試與檢修實訓裝置技術性能
1. 輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2. 工作環境：溫度-5℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3. 裝置容量：≤1.5kVA
4. 安全保護措施：浮地設計，帶電壓型和電流型雙重漏電保護，符合國家相關安全標準
三、電力電子技術調速系統調試與檢修實訓裝置基本配置及功能
1.電源控制屏（鐵質噴塑結構，鋁質面板）
(1) 交流電源：提供三相交流電源380V、單相交流電源220V、單相交流0～250V可調電源、單相低壓交流電源60V、30V、15V、雙7V及三相低壓交流電源15V，具有短路保護功能。
(2) 直流電源：高壓直流穩壓電源220V/0.5A、低壓直流穩壓電源+24V、+20V、±15V、±12V、±5V直流電源，具有短路及過載保護功能。
(3) 交流指針式電壓表一只：可通過其下方的波段開關切換指示三相電網輸入線電壓，量程0～450V，精度2.5級。
(4) 直流數字電壓表一只：儀表采用16位高精度AD及MCU結合的原理進行電路設計，數字顯示，精度0.5級。測量量程為0～500V，具有自動與手動切換功能，自動切換量程時，程序內部會自動判斷并進入相應的檔位，小數點也會自動跟隨，手動切換時，分30V、100V、300V、500V四檔，每檔均有超量程告警、指示及切斷總電源功能。通過鍵控、數顯窗口實現人機對話功能控制模式，可存儲20組數據。具有越限報警功能（按當前量程的百分比設置越限報警值）及485接口，符合MODBUS-RTU協議。
(5) 直流數字電流表一只：儀表采用16位高精度AD及MCU結合的原理進行電路設計，數字顯示，精度0.5級。測量量程為0～5A，具有自動與手動切換功能，自動切換量程時，程序內部會自動判斷并進入相應的檔位，小數點也會自動跟隨，手動切換時，分0.3A、1A、3A、5A四檔，每檔均有超量程告警、指示及切斷總電源功能。通過鍵控、數顯窗口實現人機對話功能控制模式，可存儲20組數據。有越限報警功能（按當前量程的百分比設置越限報警值）及485接口，符合MODBUS-RTU協議。
(6) 交流數字電壓表一只：儀表采用16位高精度AD及MCU結合的原理進行電路設計，數字顯示，精度0.5級。測量量程為0～500V，具有自動與手動切換功能，自動切換量程時，程序內部會自動判斷并進入相應的檔位，小數點也會自動跟隨，手動切換時，分30V、100V、300V、500V四檔，每檔均有超量程告警、指示及切斷總電源功能。通過鍵控、數顯窗口實現人機對話功能控制模式，可存儲20組數據。具有越限報警功能（按當前量程的百分比設置越限報警值）及485接口，符合MODBUS-RTU協議。
(7) 交流數字電流表一只：測量范圍0～5A，儀表采用16位高精度AD及MCU結合的原理進行電路設計，數字顯示，精度0.5級。測量量程為0～5A，具有自動與手動切換功能，自動切換量程時，程序內部會自動判斷并進入相應的檔位，小數點也會自動跟隨，手動切換時，分0.3A、1A、3A、5A四檔，每檔均有超量程告警、指示及切斷總電源功能。通過鍵控、數顯窗口實現人機對話功能控制模式，可存儲20組數據。具有越限報警功能（按當前量程的百分比設置越限報警值）及485接口，符合MODBUS-RTU協議。
(8) 交流指針電壓表一只：測量范圍0～500V。
(9) 交流指針電流表一只：測量范圍0～5A。
(10) 直流指針電壓表一只：測量范圍0～±300V。
(11) 直流指針電流表一只：測量范圍0～±3A。
2.可調電阻負載
提供阻值容量150W、1.5A、0～90Ω/×2連續可調的瓷盤電阻器1只及150W、0.5A、0～900Ω/×2連續可調的瓷盤電阻1只，電阻接線端均已連接至操作面板上，可方便地組合串聯、并聯、串并聯等多種方式使用，可在0.5A、1A、1.5A、3A不同電流要求的負載下使用。
3.不銹鋼電機導軌、光碼盤測速系統
(1)包括固定電機的不銹鋼導軌、日本歐姆龍1024增量式光電編碼器及數字轉速表。
(2)不銹鋼導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與測功機之間連接的同心度不超過±5絲，電機運行噪聲小，實訓參數典型，能較好滿足實訓要求。
(3)測速采用日本歐姆龍1024增量式光電編碼器，可以實現電機轉速0～6000r/min的精確測量，并通過單片機實現轉速數字信號與電壓信號的線性轉換V=f（n），能提供精確穩定的轉速反饋電壓信號，正反轉輸出電壓對稱性誤差≤1‰，克服了采用測速發電機測速精度低、測量范圍小、對稱性差及非線性變化等缺點。
4.DJ15直流并勵電動機：220V、1.1A、185W、1600r/min
5.DJ17三相線繞式異步電動機：220V/Y、0.6A、120W、1400r/min
6.DJ13-1直流發電機：200V、1.1A、220W、1600 r/min
9.實訓線路板
提供單節晶體管觸發電路板、正弦波同步移相觸發電路板、鋸齒波移相觸發電路板、集成鋸齒波觸發電路板、過零觸發電路板、集成脈沖觸發電路板、直流斬波觸發電路板、IGBT功率模塊、GTR功率模塊、SCR功率模塊、給定調節電路板、控制電路電源板、帶電流截止負反饋的電壓單閉環調節電路板、帶電流截止負反饋的轉速單閉環調節電路板、電壓檢測與反饋電路板、電流檢測與反饋電路板、轉速檢測與反饋電路板、集成移相脈沖觸發電路板等二十多種實訓線路板。
10.交流變頻器
提供日本三菱變頻器FR-D720-0.4K 1臺，1k電位器1個等，可實現正反轉控制、電位器控制、電壓控制、多段速控制、面板控制。
11.實訓工具
包含數字萬用表、斜口鉗、小十字螺絲刀、小一字螺絲刀。
12.實訓桌
實訓桌為鐵質噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固。實訓桌下方設有柜子和抽屜，可以放置實訓線路板和工具以及資料等，還設有四個帶剎車的輪子。
13.人身安全保護體系
(1)三相隔離變壓器：使輸出與電網隔離(浮地設計)，對人身安全起到一定的保護作用。
(2)電壓型漏電保護器：如果隔離變壓器前的線路有漏電現象，即能實施保護并切斷輸出電源。
(3)電壓型漏電保護器：如果隔離變壓器后的線路及實驗過程中的接線等有漏電現象，即能告警并切斷輸出電源。
(4)電流型漏電保護器：控制屏若有漏電現象，當漏電流超過一定值時，即切斷電源。
(5)實訓連接線及插座：強、弱電連接及插座分開，不能混插。強電連接線及插座采用全封閉工藝，使用安全、可靠、防觸電。
四、電力電子技術調速系統調試與檢修實訓裝置實訓項目
1.觸發與驅動單元電路的調試與檢修
(1) 單節晶體管觸發電路（分列元件）
(2) 正弦波同步移相觸發電路（分列元件）
(3) 鋸齒波移相觸發電路（分列元件）
(4) 三相TC787脈沖觸發電路
(5) SG3525直流斬波觸發電路
2.電力電子電路的組合、調試與檢修
(1) 單相晶閘管可控半波整流電路
(2) 單相晶閘管半控橋式整流電路
(3) 單相晶閘管全控橋式整流電路
(4) 三相晶閘管可控半波整流電路
(5) 三相晶閘管半控橋式整流電路
(6) 三相晶閘管全控橋式整流電路
(7) GTR單相并聯逆變電路
(8) 單相(反并聯晶閘管)交流調功電路
(9) 直流（IGBT）斬波電路的性能研究（降壓斬波電路、升壓斬波電路、升降壓斬波電路、Cuk斬波電路、Sepic斬波電路、Zeta斬波電路六種典型線路）
3.直流調速系統組合、接線、調試與檢修
(1) 晶閘管直流調速系統參數和環節特性的測定(SCR)
(2) 晶閘管直流調速系統主要單元的調試(SCR)
(3) 轉速負反饋單閉環直流調速系統
(4) 電壓負反饋單閉環整流調速系統
4.交流調速系統組合、接線、調試與檢修
(1) 轉速負反饋單閉環交流調壓調速系統
(2) 電流單閉環交流調壓調速系統
(3) 變頻器的參數設定與操作
(4) 變頻器的面板控制
(5) 變頻器的電位器控制
(6) 變頻器的電壓控制
(7) 變頻器的多段速控制
訂貨須知：
一、① 電力電子技術調速系統調試與檢修實訓裝置的產品名稱與型號;② 電力電子技術調速系統調試與檢修實訓裝置的規格;③電力電子技術調速系統調試與檢修實訓裝置是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的電力電子技術調速系統調試與檢修實訓裝置的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
