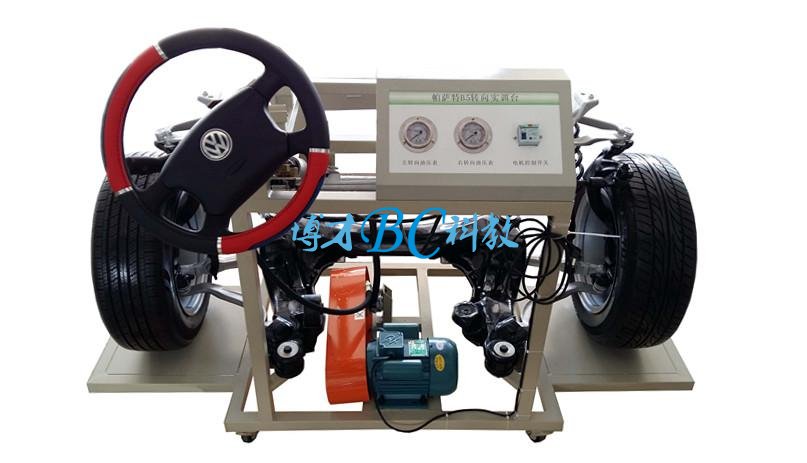

汽車液壓動力轉向與前懸架實訓臺

型號：大眾帕薩特B5
規格：BCQC-ZX-04
品牌：上海博才

一、汽車液壓動力轉向與前懸架實訓臺簡介
    該設備采用帕薩特B5汽車前橋總成為基礎，全面展示了動力轉向系統、前橋懸架系統的組成結構和工作過程。適用于中高等職業學校和培訓機構對汽車動力轉向、前橋懸架理論與維修實訓教學需要，完全滿足對汽車前橋系統結構展示、工作模擬、拆裝實訓等教學功能。
二、汽車液壓動力轉向與前懸架實訓臺功能特點
1.真實可運行的汽車轉向系和前橋懸架部件，充分展示動力轉向與獨立懸架的組成結構。
2.由三相電機做動力源帶動助力泵工作，操縱方向盤，真實演示汽車動力轉向的工作過程。
3.實訓臺安裝有壓力表，實時顯示轉向時助力油壓的參數變化。
4.車輪底部裝有轉角盤，可分別顯示各輪轉向角度。
5.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、汽車液壓動力轉向與前懸架實訓臺技術規格
    外形尺寸：1700×900×1100mm(長×寬×高)
    動力電源：三相四線(三相五線 380V±10% 50Hz)
    工作溫度：-40℃～+50℃
    油 壓 表：0～100kg/psi
    三相異步電動機：
電  壓：AC 220V/380V
功  率：1.5KW
轉  速：1400r/min
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
四、汽車液壓動力轉向與前懸架實訓臺基本配置(每臺)

序號	名       稱	規格型號	單位	數量
1	前橋懸掛機構		套	1
2	方向盤、轉向柱、萬向節、方向機、轉向拉桿		套	1
3	助力泵		個	1
4	車輪		個	2
5	油壓表	0～100kg/psi	個	1
6	三相異步電動機	YT 90S-4	臺	1
7	三相漏電保護開關	DZ47LE-32	個	1
8	轉角盤(可選)		個	2
9	移動臺架(帶自鎖腳輪裝置)	1700×900×1100mm	臺	1

訂貨須知：
一、① 汽車液壓動力轉向與前懸架實訓臺,液壓動力轉向前懸實訓臺的產品名稱與型號;② 汽車液壓動力轉向與前懸架實訓臺,液壓動力轉向前懸實訓臺的規格;③汽車液壓動力轉向與前懸架實訓臺,液壓動力轉向前懸實訓臺是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的汽車液壓動力轉向與前懸架實訓臺,液壓動力轉向前懸實訓臺的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
