汽車綜合底盤實訓臺
瀏覽： 發布日期：2019-03-07
規格：BCQC-DP-01
品牌：上海博才

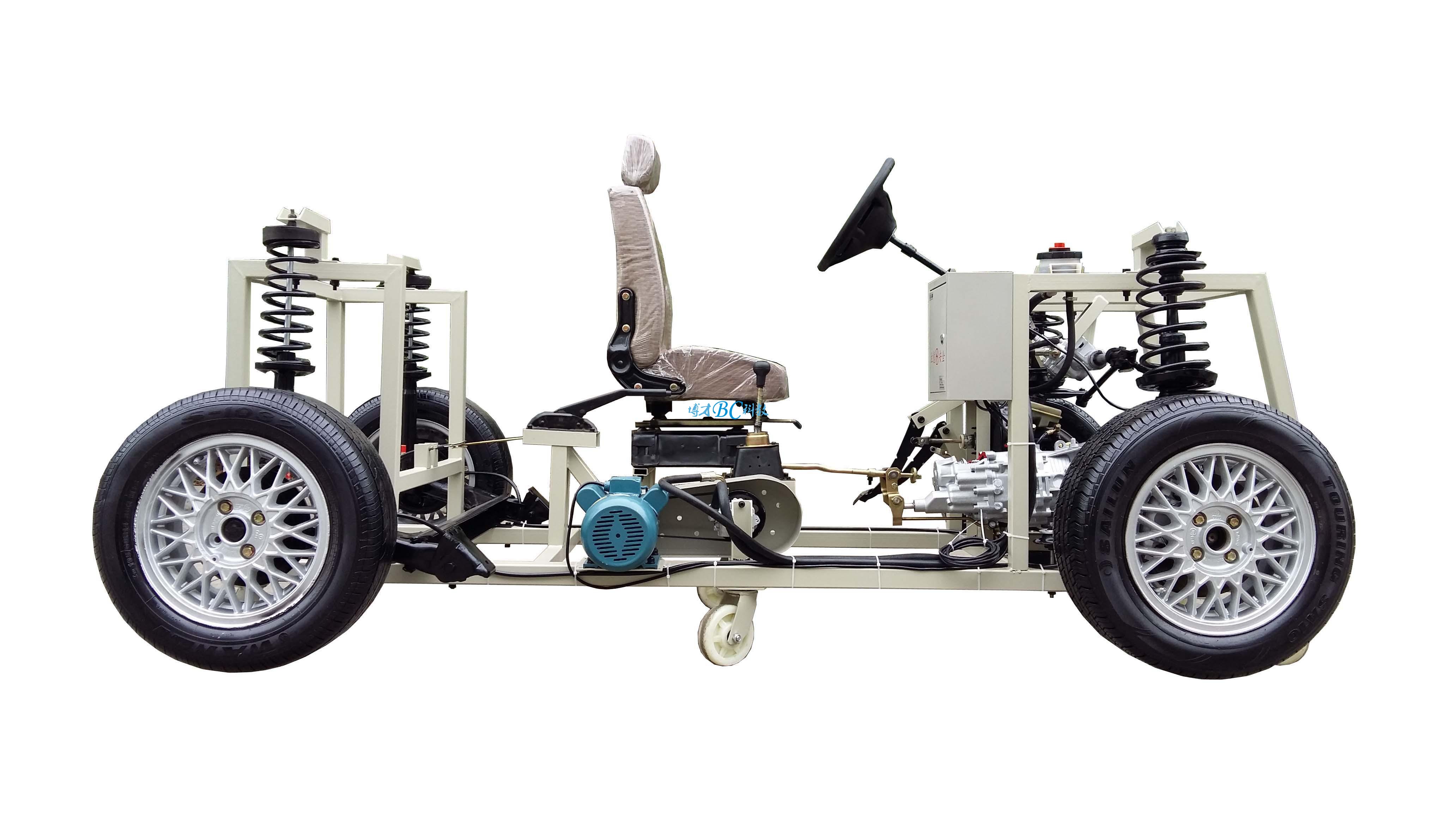

一、汽車綜合底盤實訓臺簡介
該設備采用桑塔納2000汽車底盤各系統為基礎，充分展示汽車底盤各系統的組成結構。
包括汽車前后懸掛系、轉向系、傳動系、手動變速器及掛檔機構、制動系等系統、安裝腳輪的可移動式臺架等組成。
適用于學校對底盤各系統的理論和維修實訓的教學需要。
二、汽車綜合底盤實訓臺功能特點
1.安裝真實的汽車底盤各系統（包含前后懸掛系、轉向系、傳動系、手動變速器及掛檔機構、制動系），充分展示汽車底盤各系統的組成結構。
2.可真實對汽車底盤各系統展示與拆裝實訓。
3.經解剖的手動變速器可動態演示與檢測，減速電動機輸入動力，變速器可進行換檔操作及動態測試,四車輪與地面接觸可慢速行駛演示。
4.電機驅動方向助力泵，真實演示助力轉向工作過程。
5.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、汽車綜合底盤實訓臺技術規格
外形尺寸：2500×1600×1500mm(長×寬×高)
電源：220V
工作溫度：-40℃～+50℃
主機：原車裝置
電動機：220V/250W 15轉/分
漏電保護開關：DZ47LE-32
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
四、基本配置(每臺)
|
序號
|
名 稱
|
規格型號
|
單位
|
數量
|
|
1
|
傳動系統 |
套
|
1
|
|
|
2
|
轉向系統 |
套
|
1
|
|
|
3
|
制動系統 |
套
|
1
|
|
|
4
|
行駛系統 |
套
|
1
|
|
|
5
|
離合器 |
套
|
1
|
|
|
6
|
變速器 |
套
|
1
|
|
|
7
|
前后橋/懸架 |
套
|
1
|
|
|
8
|
換檔機構 |
套
|
1
|
|
|
9
|
減速電動機 |
只
|
1
|
|
|
10
|
單相交流電動機 |
只
|
1
|
|
|
11
|
漏電保護開關及附件 |
套
|
1
|
|
|
12
|
司機座椅 |
套
|
1
|
|
|
13
|
鋼制臺架 | 約2500×1600×1500mm |
臺
|
1
|
訂貨須知：
一、① 汽車綜合底盤實訓臺,汽車底盤實驗臺的產品名稱與型號;② 汽車綜合底盤實訓臺,汽車底盤實驗臺的規格;③汽車綜合底盤實訓臺,汽車底盤實驗臺是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的汽車綜合底盤實訓臺,汽車底盤實驗臺的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://m.studio33pictureframes.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
