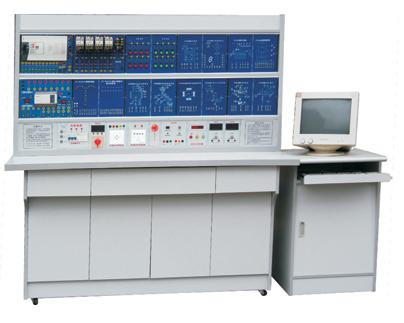

一、變頻器單片機實驗考核裝置說明：
    1、變頻調速已是當今電機調速領域的主流，變頻器實驗裝置是專為學習變頻調速原理及實驗而設計的實驗裝置。
    2、實驗裝置采用日本三菱FR-A4540-1.5K主機，能夠完成開環與閉環系統實驗以及變頻調速器所有功能實驗。敞開式的結構,能讓學生綜合地學習和掌握變頻調速器結構原理,檢測維護。它適用于大中專院校自動化專業配套教學和開放實驗。
    3、主機所有接口通過接線端子輸出, 使學生通過實驗極易掌握變頻器的原理和運用,是目前較為理想的變頻器實驗裝置。
二、變頻器單片機實驗考核裝置外形尺寸及電氣參數
    1、實驗臺外形尺寸：1500mm×700mm×760mm
    2、掛箱支架尺寸：1500mm×800mm
    3、輸入電壓：AC380
    4、輸出電壓：AC380V  AC220V  DC±12V  DC24V  DC5V
三、變頻器技術參數
    1、輸入電源：AC380V±5%  50Hz      額定電流：4A
    2、環境溫度：-5℃~40℃    相對濕度：≤90%(25℃)
    3、具有三相漏電保護   具有緊急停止開關
    4、變頻器主機型號：三菱FR-A4540-1.5K
    5、51仿真器、編程器型號：BF51
    6、實驗負載電動機：采用三相異步電動機，裝有脈沖編碼器(選配件)
    7、實驗導線：所有接插件均采用安全型迭接插頭，為學生實驗提供了極高的安全性
    8、電腦自備
四、變頻器單片機實驗考核裝置實驗內容:
1、開環系統實驗
2、多段速度運轉實驗
3、閉環系統實驗
4、程序運轉實驗
5、速度反饋系統實驗
6、瞬時停電起動實驗
7、速度定位系統實驗
8、PID控制系統
9、并用操作運轉實驗
10、網絡控制實驗
11、通訊操作運轉實驗
五、掛箱實驗項目
1、定時計數器的應用
2、電子鐘控制系統
3、D/A轉換
4、交通燈控制系統
5、閃光燈控制
6、A/D轉換應用系統
7、搶答器應用系統
8、查詢式按鍵系統
9、矩陣式按鍵系統
10、繼電器輸出接口
11、動態顯示應用
12、發射燈中斷控制
