化工自動化儀表實訓平臺

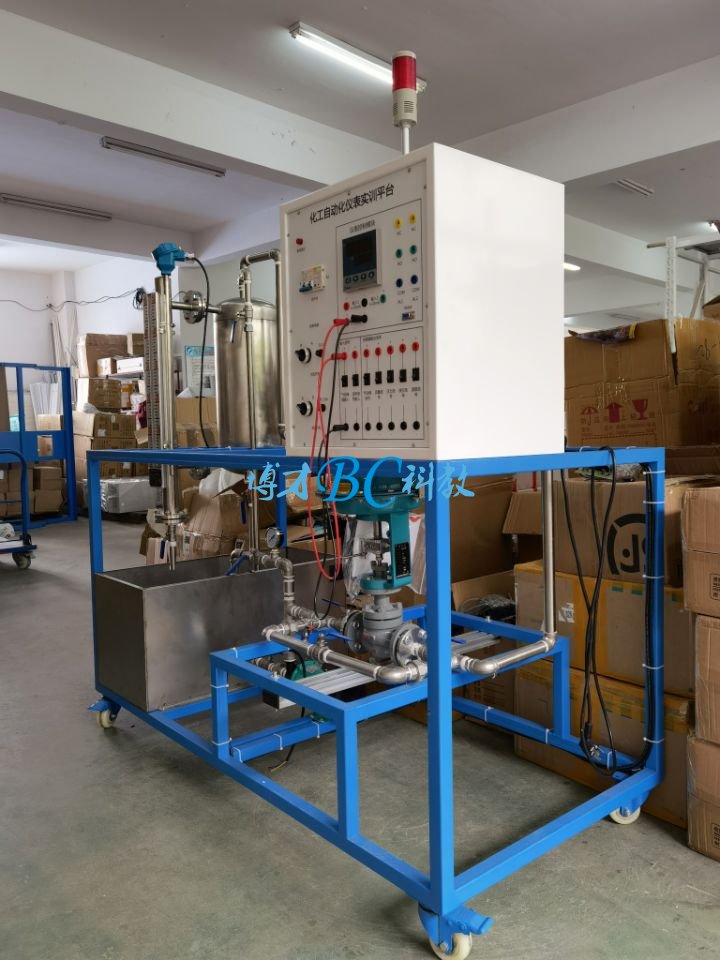

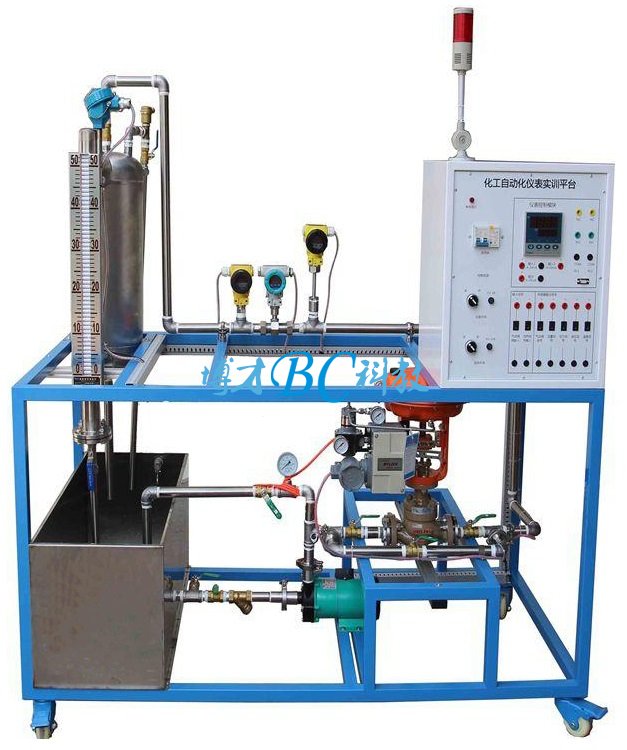

BCPCS-1D型 化工自動化儀表實訓平臺

一、化工自動化儀表實訓平臺概述
1、化工自動化儀表實訓裝置是模仿現代工業生產過程中常見的物理量，諸如溫度、壓力、流量、液位等參數，對其進行測量、控制，分析過程參數變化特性，研究過程控制規律(如PID控制)的教學實驗設備，實驗裝置選用智能化的工業用儀器儀表，接近工業實際，使用安全，運行穩定，維護簡單，性價比優越。本裝置集合多種控制方式，再現實際工業現場使用的控制手段，采用聲光報警系統，并提供用戶更友好的二次開發接口。
2、可滿足“自動調節原理”，“過程控制”，“控制儀表”，“自動檢測技術與傳感器”,“計算機”及相關課程的教學實驗需求；
3、可作為有關企業技術人員、儀表操作人員、系統運行監控人員的實習、培訓實驗設備。
二、化工自動化儀表實訓平臺技術參數:
1.工作電源：單相三線 220V±5% 50Hz；
2. 整機容量：<5KVA
3.控制信號：電壓0～5V；電流4～20MA;
4.外形尺寸約：1520mm×730mm×800mm
三、化工自動化儀表實訓平臺配置清單

序號	名 稱	規格、參數	數量
1	實訓平臺	實訓對象臺架全部采用3030方鋼型材框架	1套
2	控制箱	化工自動化儀表實訓平臺提供實驗所需的單相AC220V電源，總電源由帶漏電保護的空氣開關控制，安全性符合國際標準。通過啟停控制按鈕，使強電系統的操作更為安全方便。	1套
3	控制對象	不銹鋼模擬鍋爐1套 由模擬鍋爐、加熱環、Pt100、溫度變送器組成，加熱箱內無水斷電保護裝置，也防止溫度干燒。儲水箱裝置1套  其中儲水箱底部裝有出水閥，水箱需要更換水時，把出水閥打開將水直接排出。	1套
4	氣動薄膜調節閥	型式：直通單座球型閥；公稱通徑： 20mm ；公稱壓力：PN1.6MPa   材料：ZG230-450襯F46 ；工作溫度：-40～180℃ ；壓蓋型式：螺栓壓緊式；輸入電流4-20mADC	1只
5	靜音空壓機	靜音無油小型空氣壓縮機，550W/8L/220V	1臺
6	磁翻板液位傳感器	0.5米，輸出信號：4-20mADC；	1套
7	單相磁力泵	無泄漏，低噪音，單相 220VAC，90W。聲音比較小，有利于實驗室保持安靜，工作的穩定性非常好。	1臺
8	溫控調壓模塊+散熱器	全隔離單相交流可控硅調壓模塊；控制信號：4-20mADC。	1套
9	加熱環	功率：1000W，220VAC。具有防干燒保護功能	1只
10	壓力變送器	選用美國NovaSensor原裝進口的擴散硅隔離探頭。0.5級精度；輸出信號：選4-20mADC（二線制）；	1只
11	Pt100溫度傳感器及溫度變送器	Pt100：A級；溫度變送器：0.5級精度，0-100℃。	1套
12	渦輪流量計及流量變送器	（1）量程：0.7-7m³/h；（2）輸出信號：4-20mADC；（3）精度：0.5級。	1套
13	智能儀表控制系統	AI 808P智能儀表	1臺
14	手閥	DN20	6只
15	直流穩壓電源	提供直流24V電源	1只
16	連接線	護套自鎖連接導線	1套
17	配件	——	1套

訂貨須知：
一、① 化工自動化儀表實訓平臺,自動化儀表實訓裝置的產品名稱與型號;② 化工自動化儀表實訓平臺,自動化儀表實訓裝置的規格;③化工自動化儀表實訓平臺,自動化儀表實訓裝置是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的化工自動化儀表實訓平臺,自動化儀表實訓裝置的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
