IC卡及遠程抄表系統實訓平臺

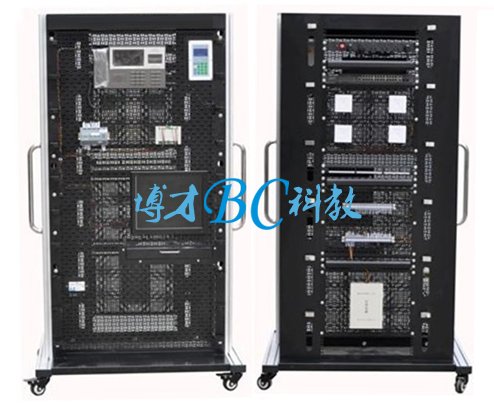

BCLYGC-106型 樓宇工程IC卡及遠程抄表系統實訓平臺

一、IC卡及遠程抄表系統實訓平臺系統概述
      樓宇工程IC卡及遠程抄表系統實訓平臺依據智能建筑行業的發展趨勢和特點，結合樓宇智能化技術的功能和應用，以樓宇5A子系統工作任務為導向，基于樓宇智能化、工業自動化、計算機網絡通信、綜合布線及系統集成等多種技術的綜合運用和拓展，多層面地滿足了技師和職業院校樓宇智能化設備安裝與運行、樓宇設備安裝、自動化控制、計算機網絡及通信系統工程等相關專業的系統與原理演示、技能展示、工作任務設計與計劃、實訓、過程與結果評定、考核、鑒定、競賽、工程項目設計及畢業設計等；系統地訓練了學生專業技術、實際動手技能（安裝、布線、接線、編程、調試、運行、維護及維修等）、設計規劃、交流溝通、團隊協作、效率意識及創新思維等能力，同時培養了其嚴謹?shù)墓ぷ髯黠L和良好的職業素養。
 二、IC卡及遠程抄表系統實訓平臺技術指標
1、電源輸入：單相三線（第三方接地），AC220V±10%，50/60Hz；
2、安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；
3、整機功耗：≤300W；
4、外形尺寸（寬×高×深）：1060mm×1900mm×800mm（工業鋁型材支架）；
5、實驗室智能管理系統軟件.
1）該系統集成遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時開啟關閉電源功能。
2）該系統還可通過 PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，可自由設定任意一處與電控模塊引腳有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置。可根據需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置。可根據用戶使用要求調整故障設置點的數量和故障設置類型。
3）所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
4）用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，系統可以聯機考核也可以脫機考核，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
5）集成無線多功能數據采集、分析、控制系統可實時長時間記錄電壓、電流等，并生成趨勢曲線。
6）用戶可以實現單機操作考核和聯網考核。
三、實訓項目
1、IC卡及遠程抄表系統硬件的認識
2、IC卡三表收費系統做卡及軟件基本操作
3、IC卡三表收費系統表具及軟件高級操作
4、IC卡三表收費系統系統設置操作
5、IC卡三表收費系統營業業務操作
6、IC卡三表收費系統功能卡管理操作
7、IC卡三表收費系統查詢統計操作
8、IC卡三表收費系統數據庫操作
9、遠程抄表系統基本功能的認識
10、遠程抄表系統計量表管理操作
11、遠程抄表系統費用管理操作
12、遠程抄表系統系統管理操作
13、系統的設計與連接
14、故障的設置與排除
15、系統的結構與安裝
四、主要配置

序號	器材名稱	數量	單位	備注
1	立式實訓平臺	1	臺
2	網孔板安裝模塊	8	塊
3	網孔板用膨脹固定件	100	個
4	線纜管理架	12	個
5	電源管理模塊	1	臺
6	嵌入式編程主機與顯示器模塊	1	套
7	IC 卡電表	1	臺
8	IC 卡冷水表	1	臺
9	IC 卡燃氣表	1	臺
10	IC 卡讀卡器	1	臺
11	IC 卡	10	張
12	脈沖燃氣表	2	套
13	脈沖水表	1	臺
14	脈沖電表	1	臺
15	采集器	2	臺
16	集中器	1	臺
17	網絡控制器	1	臺
18	模擬電消費系統	1	套
19	模擬水消費系統	1	套
20	模擬氣消費系統	1	套
21	管路套件	1	套
22	管理計算機	1	臺
23	遠程抄表系統軟件	1	套
24	IC 卡預付費系統軟件	1	套
25	發卡箱	1	個
26	6位PDU電源	1	個
27	24位超五類非屏蔽插座配線架	1	個
28	8P8C超五類非屏蔽水晶頭	20	個
29	超五類非屏蔽信息插座模塊	4	個
30	單口86型信息面板	4	個
31	86型底盒	4	個
32	UTP超五類4對非屏蔽跳線	4	條
33	UTP超五類4對非屏蔽電纜	100	米
34	專用橋架	1	套
35	實驗室智能管理考核系統	1	套
36	耗材及工具(各規格電線、常用電工工具及線纜測試儀等)	1	套
