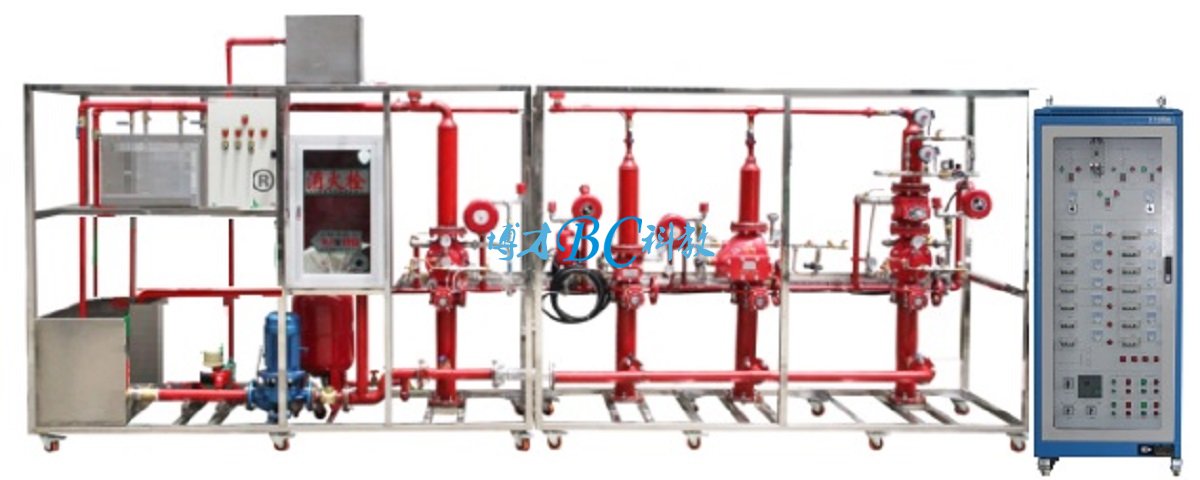

BCXFLD-1A 建筑消防系統實訓設備

BCXFLD-1A 建筑消防系統實訓設備

一、建筑消防系統實訓設備簡介
     本實驗系統分為自動噴水滅火系統、消火栓系統及消防報警聯動控制中心兩部分；
1)消火栓系統布置成臨時高壓系統，由低位消防水箱，屋頂消防水箱，消防水泵，穩壓增壓設備，消火栓箱，水帶，水槍等組成。可以演示消火栓系統的基本組成，以及火災發生時系統的啟動與運行原理；
2）自動噴水滅火系統與消火栓系統共用低位消防水箱與屋頂消防水箱，并由消防水泵、穩壓增壓設備，氣泵、濕式報警閥，干式報警閥，雨淋報警閥，預作用報警閥，水流指示器，噴頭，末端試水裝置組成完整的自動噴水滅火系統，可以演示濕式自動噴水、干式、雨淋、預作用滅火系統的組成與工作原理。
3）消防報警聯動控制中心實現消防報警探測器自動控制消防泵啟停及壓力開關、水流指示等動作聯動消防報警及控制消防泵啟停功能。
二、建筑消防系統實訓設備技術參數
電壓：AC380±10％ 50Hz
保護：具有漏電保護裝置
環境溫度：+4℃～+45℃
裝置容量：＜5.0kVA
外形參考尺寸約：6000mm×800mm×1800mm
流量：0-45（L/S） 效率：79（%）
壓力：0-2.5（MPa） 轉速 ：2800（r/min）
泵軸位置：邊立式
葉輪結構：閉式
葉輪數目：3-10
葉輪吸入方式：單吸式
供水流量：消防泵:40L/s; 穩壓泵:1.1 L/S
供水壓力：消防泵:0~1.1kW;穩壓泵:0~0.75kW
水泵數量：消防泵2臺;穩壓泵2臺 （一用一備）
單泵功率：消防泵:1.1KW；穩壓泵:0.75MPa
恒壓精度：<0.01MPa
控制方式：控制柜手/自動控制、站控室指令控制
操作方式：手動、自動
三、建筑消防系統實訓設備實訓項目：
1.系統結構與設備認識
2.濕式噴淋滅火系統安裝與使用操作
3.雨淋滅火系統安裝與使用操作
4.干式噴水滅火系統安裝與使用操作
5.預作用噴水滅火系統安裝與使用操作
6.各系統滅火操作
7.噴淋系統綜合操作訓練
8.消火栓滅火原理認識
9.消防火栓控制操作實訓
10.消防火栓的滅火演練
11.消防水帶的操作演練
四、系統模塊組合方案
     本建筑消防演示系統消火栓與自動噴水滅火系統報警閥前部分合用，報警閥后可分為消火栓滅火系統與濕式自動噴水滅火系統，也可根據要求將自動噴水滅火系統做成干式自動噴水滅火系統、預作用式系統自動噴水滅火系統，水噴霧式自動噴水滅火系統，水幕式自動噴水滅火系統，具體模塊組合方案見下表所示。

序號	設備名稱		功能簡介
1	低位水箱		演示系統水源
2	屋頂水箱		臨時高壓系統前期水源
3	消防控制柜		消防系統電氣控制
4	消防水泵		消防系統增壓供水一用一備
5	增壓穩壓設備		消防系統加壓、穩壓一用一備
6	消火栓滅火模塊		演示消火栓滅火系統組成工作原理
7	測壓直流水槍消火栓		DN65
8	室內消防栓
9	室內消防栓，消火栓箱
10	消防帶		長度20m，承壓能力0.6MPa
11	消防管		DN100/DN25
12	國內隔膜式氣壓罐		50L
13	消防管件接頭		不銹鋼快接
14	自動噴水滅火模塊	有機玻璃柜	噴頭工作區
		濕式自動噴水滅火模塊	濕式噴水滅火系統結構與動作演示
		干式自動噴水滅火模塊	干式噴水滅火系統結構與動作演示
		預作用式自動噴水滅火模塊	預作用噴水滅火系統結構動作演示
		雨淋自動噴水滅火模塊	雨淋噴水滅火系統結構與動作演示
		電控柜	自動噴水滅火系統電氣控制

訂貨須知：
一、① 建筑消防系統實訓設備,消防系統實操演示裝置的產品名稱與型號;② 建筑消防系統實訓設備,消防系統實操演示裝置的規格;③建筑消防系統實訓設備,消防系統實操演示裝置是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的建筑消防系統實訓設備,消防系統實操演示裝置的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
