樓宇智能化工程實訓裝置
瀏覽： 發布日期：2021-09-05

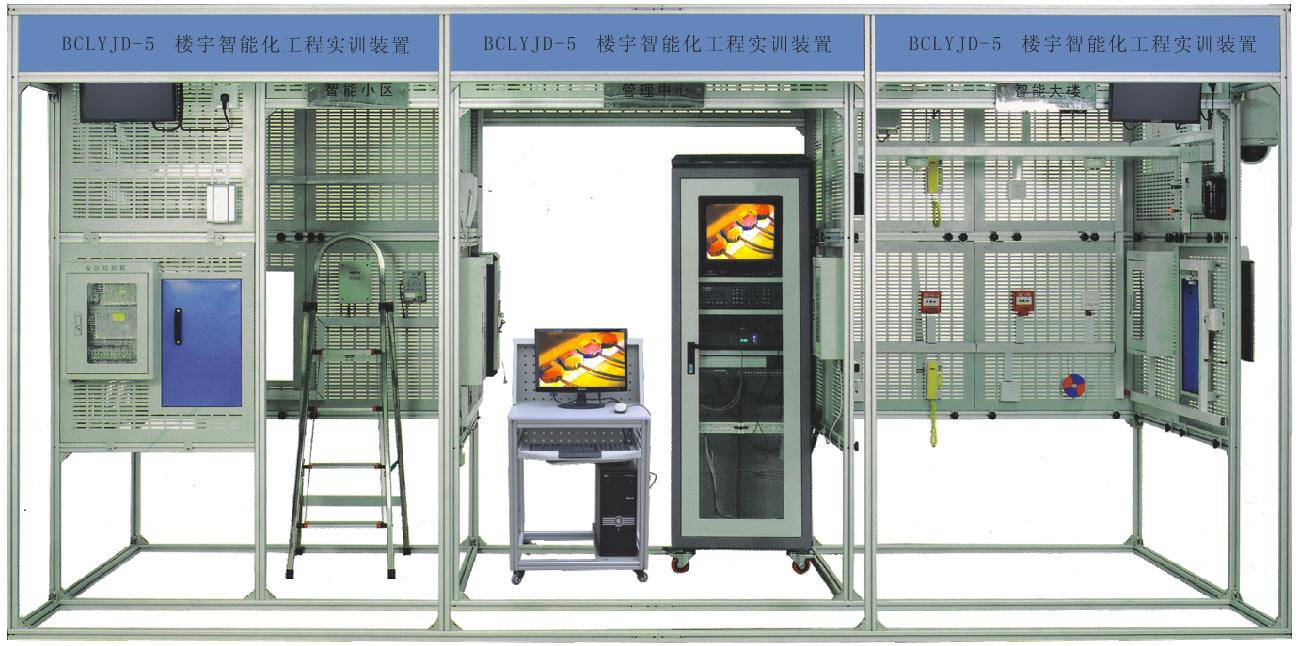

BCLYJD-05型 樓宇智能化工程實訓裝置
樓宇智能化工程實訓裝置是專業智能化建筑專業的學生提供技能實訓、故障間斷與處理和系統設計與安裝而設計的實訓模擬大樓。能進行各種安保監控系統的操作，防盜系統的操作，消防系統廣播系統的操作，門禁系統操作聯接，智能照明的控制與聯接。以及通訊系統與布線系統的實訓安裝與智能一體化管理。一、樓宇智能化工程實訓裝置通過項目任務實施，可考察的職業能力
1.樓宇智能化工程設計能力
2.消防報警系統設計、安裝施工與調試能力
3.視頻監控系統設計、安裝與調試能力
4.對講門禁及室內安防系統設計、安裝與調試能力
5.綜合布線系統施工能力
6.智能家居的接線、編程和調試能力
7.智能一卡通系統的設計、安裝及調試
8.巡更系統的設計安裝
9.監控軟件組態、通訊和運行能力
10.智能建筑系統故障診斷與調試能力
二、樓宇智能化工程實訓裝置基本規格
|
序號
|
項目?jī)?nèi)容
|
規格、技術指標
|
數量
|
單位
|
|
1
|
智能建筑模型
|
由鋁合金型材框架和安裝布線網孔板組成，4660mm×2220mm×2330mm（長×寬×高），分為智能大樓、智能小區、管理中心和樓道等區域，智能大樓設計為兩層結構，器件采用自攻螺絲和工程塑料卡件配合安裝。
|
1
|
臺
|
|
2
|
安裝布線網孔板
|
780mm×750mm
|
26
|
塊
|
|
710mm×390mm
|
1
|
塊
|
||
|
1500mm×260mm
|
3
|
塊
|
||
|
1500mm×500mm
|
3
|
塊
|
||
|
1500mm×400mm
|
1
|
塊
|
||
|
3
|
總電源箱
|
空氣開關
|
1
|
套
|
|
4
|
安防控制箱
|
AC24V、DC12V/5A、DC18V/1.5A
|
1
|
套
|
|
5
|
消防控制箱
|
DC24V/2A、 24V繼電器
|
1
|
套
|
|
6
|
DDC控制箱
|
DC24V/5A 24V繼電器
|
1
|
套
|
|
7
|
電腦桌
|
600mm×600mm×800mm（長×寬×高）
|
1
|
臺
|
|
8
|
鋼凳
|
Φ300mm×450mm（圓×高）
|
1
|
把
|
|
9
|
鋁人字梯
|
900mm×250mm×1200mm（長×寬×高）
|
2
|
把
|
|
10
|
工程塑料卡件
|
20mm×10mm×11mm（長×寬×高）
|
500
|
個
|
|
11
|
計算機
|
主流品牌電腦：
1.M7150（E5800/2G/500G）
2.屏幕尺寸：19英寸
3.CPU 型號：Intel 奔騰雙核 E5800
4.CPU頻率：3200MHz
5.內存容量：2GB DDR3
6.硬盤容量：500GB 7200轉，SATA2。
內裝操作系統，LonMarker編程軟件，力控組態軟件，CAD制圖軟件
|
1
|
套
|
三、樓宇智能化工程實訓裝置系統配置
|
一、對講門禁系統
|
||||
|
序號
|
設備名稱
|
設備型號
|
單位
|
數量
|
|
1
|
管理中心機
|
ET-366G
|
臺
|
1
|
|
2
|
歐式數碼彩色可視室外主機
|
ET-366D08-1-ID
|
臺
|
1
|
|
3
|
電源箱
|
ET-366P
|
臺
|
1
|
|
4
|
聯網器
|
ET-366W
|
臺
|
1
|
|
5
|
多功能壁掛室內分機
|
ET-366M5-F
|
臺
|
1
|
|
6
|
非可視壁掛室內分機
|
ET-366H2
|
臺
|
1
|
|
7
|
門前鈴
|
ET-366BD1
|
臺
|
1
|
|
8
|
層間分配器
|
ET-366FS2
|
臺
|
1
|
|
9
|
非接觸卡ID
|
|
張
|
1
|
|
10
|
電插鎖
|
|
只
|
1
|
|
二、消防系統
|
||||
|
序號
|
設備名稱
|
設備型號
|
單位
|
數量
|
|
1
|
火災報警控制器
|
GST-200
|
臺
|
1
|
|
2
|
點型感煙火災探測器
|
G3
|
只
|
1
|
|
3
|
點型感溫火災探測器
|
G3N
|
只
|
1
|
|
4
|
探測器通用底座
|
DZ-02
|
只
|
2
|
|
5
|
手動報警按鈕
|
GST-9122
|
只
|
1
|
|
6
|
消火栓報價按鈕
|
|
只
|
1
|
|
7
|
聲光報警器
|
|
只
|
1
|
|
8
|
隔離模塊
|
|
只
|
1
|
|
9
|
單輸入模塊
|
|
只
|
1
|
|
10
|
單輸入輸出模塊
|
|
只
|
1
|
|
11
|
電子編碼器
|
|
只
|
1
|
|
12
|
火災顯示盤
|
ZF-101
|
臺
|
1
|
|
13
|
消防控制箱
|
DC24V/2A、24V繼電器
|
臺
|
1
|
|
三、安防系統
|
||||
|
序號
|
設備名稱
|
設備型號
|
單位
|
數量
|
|
1
|
門磁開關
|
|
只
|
1
|
|
2
|
家用緊急求助按鈕
|
|
只
|
1
|
|
3
|
被動紅外空間探測器
|
|
只
|
1
|
|
4
|
被動紅外幕簾探測器
|
|
只
|
1
|
|
5
|
燃?xì)馓綔y(cè)器
|
|
只
|
1
|
|
6
|
主動紅外對射報警器
|
|
只
|
1
|
|
7
|
聲光報警器
|
|
只
|
1
|
|
四、視頻監控系統
|
||||
|
序號
|
設備名稱
|
設備型號
|
單位
|
數量
|
|
1
|
高速球云臺攝像機
|
|
臺
|
1
|
|
2
|
一體化槍型攝像機
|
|
臺
|
1
|
|
3
|
紅外攝像機
|
|
臺
|
1
|
|
4
|
室內全方位云臺
|
|
臺
|
1
|
|
5
|
矩陣主機
|
|
臺
|
1
|
|
6
|
矩陣控制鍵盤
|
|
臺
|
1
|
|
7
|
彩色監視器
|
|
臺
|
1
|
|
8
|
硬盤錄像機
|
|
臺
|
1
|
|
9
|
硬盤
|
500G
|
只
|
1
|
|
10
|
安防控制箱
|
AC24V、DC12V/5A、DC18V/1.5A
|
臺
|
1
|
|
11
|
視頻線纜
|
|
米
|
100
|
|
12
|
電源線
|
|
米
|
100
|
|
五、綜合布線系統
|
||||
|
序號
|
設備名稱
|
設備型號
|
單位
|
數量
|
|
1
|
RJ45超五類配線架
|
普天
|
|
1
|
|
2
|
以太網交換機
|
TP-LINK
|
|
1
|
|
3
|
電話程控交換機
|
國威4進16出
|
|
1
|
|
4
|
110配線架
|
普天
|
|
1
|
|
5
|
電話模塊
|
|
|
10
|
|
6
|
超五類網絡模塊
|
|
|
10
|
|
7
|
電話機
|
|
|
1
|
|
8
|
RJ11 水晶頭
|
|
|
1
|
|
9
|
RJ45 水晶頭
|
|
|
1
|
|
10
|
超五類網絡電纜
|
|
|
1
|
|
11
|
三類電話電纜
|
|
|
1
|
|
12
|
模塊面板
|
|
|
10
|
|
13
|
語音面板
|
|
|
10
|
|
六、智能家居系統
|
||||
|
序號
|
設備名稱
|
設備型號
|
單位
|
數量
|
|
1
|
遠程控制器
|
|
臺
|
1
|
|
2
|
遙控器
|
|
個
|
1
|
|
3
|
無線轉發器
|
|
個
|
1
|
|
4
|
阻波器
|
|
個
|
1
|
|
5
|
場景控制器
|
|
個
|
1
|
|
6
|
大功率電氣控制器
|
|
個
|
1
|
|
7
|
小功率電氣控制器
|
|
個
|
1
|
|
8
|
白熾燈控制器
|
|
個
|
1
|
|
9
|
窗簾控制器
|
|
個
|
1
|
|
10
|
紅外學習機
|
|
個
|
1
|
|
11
|
白熾燈
|
|
個
|
2
|
|
12
|
日光燈
|
|
個
|
2
|
|
13
|
家用大/小功率電器模擬
|
|
塊
|
1
|
|
七、智能一卡通系統
|
||||
|
1
|
電控鎖
|
|
只
|
1
|
|
2
|
門禁一體機（帶軟件通訊功能）IC
|
|
臺
|
1
|
|
3
|
出門按鈕
|
|
只
|
1
|
|
4
|
考勤機IC（帶軟件）
|
|
臺
|
1
|
|
5
|
消費機IC（帶軟件）
|
|
臺
|
1
|
|
6
|
IC消費發卡器
|
|
臺
|
1
|
|
7
|
IC卡
|
|
張
|
10
|
|
八、巡更系統
|
||||
|
1
|
接觸式巡更棒
|
|
只
|
1
|
|
2
|
接觸式人員信息鈕
|
|
個
|
2
|
|
3
|
接觸式地點信息鈕
|
|
個
|
4
|
|
4
|
接觸式巡更棒通訊座
|
|
套
|
1
|
|
5
|
感應式巡更棒
|
|
只
|
1
|
|
6
|
感應式巡更信息鈕
|
|
只
|
4
|
|
7
|
感應式巡更棒通訊座
|
|
套
|
1
|
|
序號
|
名稱
|
內容
|
備注
|
|
1
|
工具
|
包含網線鉗、打線鉗、線纜測試儀、小一字螺絲刀、小十字螺絲刀、長柄螺絲刀、剪刀、剖線鉗、尖嘴鉗、斜口鉗等通用或?qū)Ｓ霉ぞ摺?/div>
|
|
訂貨須知：
一、① 樓宇智能化工程實訓裝置,智能化工程實訓臺的產品名稱與型號;② 樓宇智能化工程實訓裝置,智能化工程實訓臺的規格;③樓宇智能化工程實訓裝置,智能化工程實訓臺是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的樓宇智能化工程實訓裝置,智能化工程實訓臺的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://m.studio33pictureframes.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
