中央空調綜合實訓裝置
瀏覽： 發布日期：2022-01-07

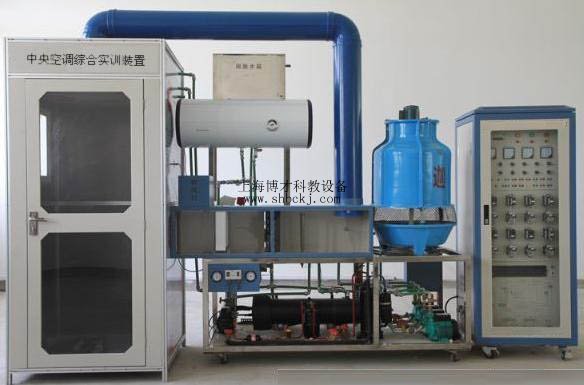

BCZYKT-01 中央空調綜合實訓裝置
一、中央空調綜合實訓裝置概述：
中央空調綜合實訓裝置適合高職院校、職業學校的《制冷技術》、《制冷流體機械》、《制冷設備維修工（高級工）》等課程的教學實訓設備。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
二、中央空調實訓裝置基本技術指標：
1.電源：三相五線 AC 380 V±10% 50Hz；
2.供冷量：7.5kW；
3.輸入總功率：6.5kW；
4.制冷額定功率：3.8kW；
5.制熱額定功率：2.0kW；
6.額定輸入電流：7A；
7.循環風量：700m3/h；
8.制冷劑：R22；
9.漏電動作電流：≤30mA；尺寸：6000×2400×2500mm
10.安全保護措施：具有過壓、過流、過載、漏電、接地四種保護措施，符合國家相關標準。
三、中央空調實訓裝置實訓項目:
1. 認識中央空調的結構及設備的實訓；
2. 中央空調啟動和停止的實訓；
3. 中央空調的運行、調節操作實訓；
4. 對中央空調的運行工況及各運行參數進行檢測實訓；
5. 對可編程控制器PLC進行高級編程及PLC的安裝接線調試進行實訓；
6. 配套壓力變送器、溫度傳感器和相應的A/D轉換功能模塊，可對整個中央空調的運行參數進行采集、實時監控等實訓；
7. 組態技術應用實訓：采用組態技術實現對中央空調運行進行動畫顯示，運行數據顯示、實時監控、曲線分析、歷史記錄顯示、報警、打印組態等功能；
8. 網絡遠程控制實訓；
9. 網絡的安裝及設置實訓；
10. 傳感器及變送器安裝和使用實訓。
四、中央空調綜合實訓設備配置：
|
序號
|
名稱
|
數量
|
備注
|
|
|
1
|
水冷制冷機組
|
1套
|
配3匹空壓機、殼管式冷凝器、干式蒸發器。
|
|
|
2
|
冷卻水系統
|
1套
|
2臺冷卻水泵、1套2噸玻璃鋼冷卻水塔、水流保護開關。
|
|
|
3
|
冷凍水系統
|
1套
|
2臺冷凍水泵、1套分水器、集水器1臺、膨脹水箱、水流保護開關。
|
|
|
4
|
供暖系統
|
1套
|
1臺模擬鍋爐（電加熱式）、1臺熱水泵。
|
|
|
5
|
模擬客房
|
1套
|
1個模擬客房，1臺風機盤管，1套溫控系統。
|
|
|
6
|
模擬大廳
|
1套
|
模擬大廳，1套新風處理系統，1套回風管及相關配件。
|
|
|
7
|
PLC控制柜
|
1臺
|
CPU224 1套數字量擴展模塊EM223，3套模擬量模塊EM231及相關繼電器，控制開關，指示燈，標準通信接口及配件。
|
|
|
8
|
工業組態軟件
|
1套
|
與實訓裝置配套
|
|
|
9
|
PLC編程軟件
|
1套
|
西門子
|
|
|
10
|
中央空調PLC應用程序
|
1套
|
與實訓裝置配套
|
|
|
11
|
中央空調組態應用程序
|
1套
|
與實訓裝置配套
|
|
|
12
|
中央空調零部件及操作工具
|
1套
|
實驗指導書、實驗掛圖、竣工圖紙、橋架線纜、實驗區施工工具、實驗區耗材
|
|
|
13
|
安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。配電柜1個。
|
|||
訂貨須知：
一、① 中央空調綜合實訓裝置,中央空調系統實訓設備,中央空調實訓臺的產品名稱與型號;② 中央空調綜合實訓裝置,中央空調系統實訓設備,中央空調實訓臺的規格;③中央空調綜合實訓裝置,中央空調系統實訓設備,中央空調實訓臺是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的中央空調綜合實訓裝置,中央空調系統實訓設備,中央空調實訓臺的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://m.studio33pictureframes.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
