單片機技術應用實訓考核裝置

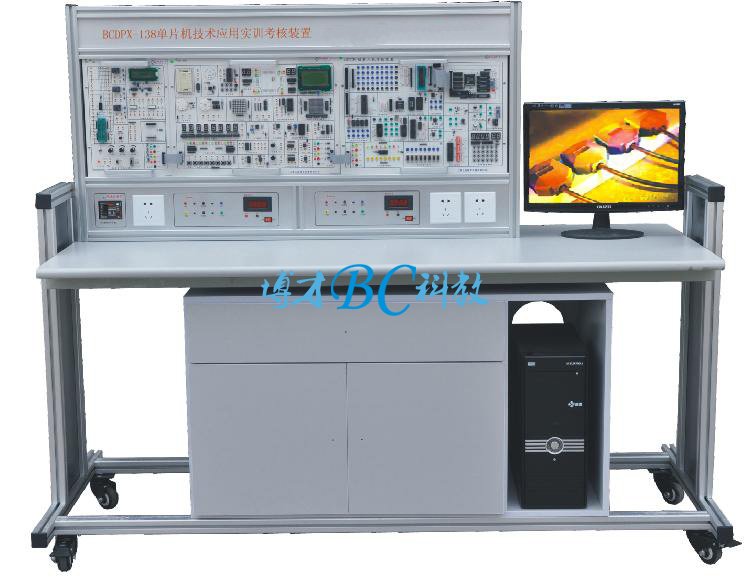

BCDPX-138單片機技術應用實訓考核裝置

一、單片機技術應用實訓考核裝置系統簡述：
   該平臺主要可用于訓練系列單片機的基礎應用技術和綜合應用技術。應包含有：單片機原理及應用技術；各類控制技術及數據通信技術；系統設計技術。系統提供了眾多新型外圍器件和設備接口，可快速掌握單片機原理及其實用接口技術，其實訓面除了覆蓋基本常見的功能模塊外，還有一定程度的加深，使能夠了解當今單片機領域流行的新型外設功能模塊。
二、單片機技術應用實訓考核裝置技術性能：
1、輸入電源：AC220V±10%    50Hz
2、工作環境：溫度-10~+40℃  相對濕度＜85%(25℃)
3、裝置容量：200VA
4、重量：100kg
5、外形尺寸：1600×750×1500mm
三、產品特點：
1、輸入：8路開關量輸入。
2、輸出：8路LED輸出。
3、8位數碼管動態顯示和4位數碼管靜態顯示。
4、固定脈沖：8路固定脈沖輸出,分別為：1HZ,10HZ、100HZ、1KHZ、10KHZ、100KHZ、 500KHZ、1MHZ
5、單脈沖發生器。
6、IC卡讀寫實驗模塊。
7、繼電器驅動控制實驗模塊。
8、24C02串行存儲器實驗模塊。
9、TLC549串行模數實驗模塊。
10、93C46存儲器實驗模塊。
11、實時時鐘實驗模塊。
12、串行鍵盤顯示接口實驗模塊。
13、TLC5615串行數模轉換實驗模塊。
14、語音錄放實驗模塊。
15、溫度測量實驗模塊。
16、8253定時計數器實驗模塊。
17、D/A0832數模轉換實驗模塊。
18、I/O口簡單擴展實驗模塊。
19、32K程序存儲器擴展實驗模塊。
20、8255并行接口控制實驗模塊。
21、8279鍵盤接口顯示實驗模塊。
22、16C550串行通信實驗模塊。
23、ADC0809模數轉換實驗模塊。
24、自帶T6963C控制器的128*64圖形液晶顯示和2*64點陣液晶顯示實驗模塊。
25、16*16點陣顯示實驗模塊。
26、步進電機驅動控制實驗模塊。
27、直流電機驅動控制及測速實驗模塊。
28、看門狗實驗模塊。
29、電位器模擬電壓產生模塊。
30、紅外線通信實驗模塊。
31、以太網通信實驗模塊。
32、電子音響驅動控制模塊。
33、USB1.0和2.0通信實驗模塊。
34、CAN總線控制實驗模塊。
35、RS485通信實驗模塊。
36、RS232通信實驗模塊。
37、雙通道虛擬示波器模塊。
38、擴展總線區。
39、光電傳感器模塊。
40、專用USB接口單片機仿真器，可以在線下載在線調試和燒錄用戶程序。
41、電源模塊，提供＋5V（3A）/-5 V(1A)/＋12V（1A）/-12V（1A）各一組,供各模塊的電源需求。
42、配置足夠配套接線。
43、配有適應Windows Me/2000/xp等操作平臺的調試軟件，上位仿真軟件支持匯編和Ｃ語言。
44、配置CPLD實驗模塊，選擇 ALTERA公司的CPLD 器件EPM240或EPM7128S （可供用戶任意選擇）
四、實驗桌：
   鋁木結構，桌面為防火、防水、耐磨高密度板，電腦桌連體設計，造型美觀大方。采用特制模具制作的優質鋁合金做框架，鋁合金表面經氧化處理，經久耐用，美觀大方，符合現代審美觀，桌面為防火、防水、耐磨高密度板，桌子下部配置儲存柜及電腦主機柜。
五、實驗內容。
1、單片機部分
實驗一 單片機I/O口應用實驗_ P3.3口輸入 P1口輸出
實驗二 單片機I/O口應用實驗_工業順序控制
實驗三 并行I/O接口8255應用
實驗四 簡單I/O口擴展實驗
實驗五 A/D 轉換實驗
實驗六 D/A轉換實驗
實驗七 定時/計數器8253A應用
實驗八 鍵盤顯示控制器8279應用實驗
實驗九 微型打印機打印字符、曲線、漢字
實驗十 步進電機控制實驗
實驗十一 小直流電機調速實驗
實驗十二 電子音響實驗
實驗十三 繼電器控制實驗
實驗十四 數據存貯器擴展實驗
實驗十五 8031單片機串行口應用實驗_雙機通信
實驗十六 8031串行口應用實驗_與PC機通信
實驗十七 串行接口16C550應用實驗
實驗十八 串行A/D轉換器TLC549應用
實驗十九 串行D/A轉換器TLC5615應用
實驗二十 單片機雙機通信實驗_用RS485總線
實驗二十一 USB接口的應用實驗
實驗二十二 網絡接口應用實驗
實驗二十三 16X16LED 點陣顯示實驗
實驗二十四 128 X 64 LCD液晶顯示接口實驗
實驗二十五 語音錄放控制實驗
實驗二十六 CAN總線應用實驗
實驗二十七 串行存儲器讀寫實驗
實驗二十八 紅外接口通信實驗
實驗二十九 數字溫度傳感器DS18B20的原理與應用實驗
實驗三十 “看門狗”復位實驗
實驗三十一 IC總線應用實驗：（1）串行E²PROM的讀寫實驗；（2）IC智能卡讀寫實驗；（3）串行鍵盤顯示接口ZLG7290應用實；（4）PCF8563串行實時時鐘應用實驗
實驗三十二 溫度壓力實驗
2、EDA/CPLD/FPGA實驗。
　　（1）A/D 0809模數轉換器實驗；
　　（2）D/A 0832數模轉換器實驗；
　　（3）步進電機控制實驗；
　　（4）16*16 LED點陣顯示實驗；
　　（5）電子時鐘實驗；
　　（6）數碼管靜態顯示實驗；
　　（7）4*4鍵盤擴展實驗；
　　（8）128*64 LCD液晶顯示實驗；
　　（9）電子音樂演奏實驗；
　　（10）RS232串口發送實驗（SEND）；
　　（11）RS232串口接收實驗（RECEIVE）；
　　（12）單片機總線接口實驗；
　　（13）異步串口通訊（UART）
