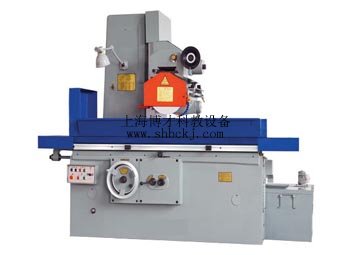

M7130平面磨床
瀏覽： 發布日期：2021-01-09
BC-M7130平面磨床
一、用途與特點：
M71系列采用砂輪周邊進行磨削，工作臺縱向運動，魔頭橫向進給采用液壓驅動，垂直進給采用快速升降，工作臺快速運動采用緩沖裝置，無撞擊現像，結構先進。
M71系列采用砂輪周邊進行磨削，工作臺縱向運動，魔頭橫向進給采用液壓驅動，垂直進給采用快速升降，工作臺快速運動采用緩沖裝置，無撞擊現像，結構先進。
二、技術參數
|
序號
|
項目
|
規格參數
|
|
1
|
最大磨削尺寸（寬*長*高）
|
320*1000*400mm
|
|
2
|
工作臺縱向行程（最大）
|
1100mm
|
|
3
|
工作臺縱向移動速度
|
3--27m/min
|
|
4
|
工作臺縱向撞擊緩沖距離
|
30mm
|
|
5
|
工作臺T型槽（槽數*寬度）
|
3*18
|
|
6
|
砂輪軸中心至工作臺面距離（最大）
|
≥580mm
|
|
7
|
垂直進給手輪刻度盤值
|
手輪每格 0.01mm
|
|
8
|
垂直進給手輪刻度盤值手輪每轉
|
1.00mm
|
|
9
|
加工表面對基面的平行度縱向
|
1000:0.015mm
|
|
10
|
加工表面對基面的平行度橫向
|
300:0.01mm
|
|
11
|
凈重*毛重
|
3600 kg*4500kg
|
|
12
|
電機總功率
|
8.99kw
|
|
13
|
液壓泵電機功率
|
3kw
|
|
14
|
磨頭電機功率
|
5.5kw
|
|
15
|
快速升降電機功率
|
0.37kw
|
|
16
|
砂輪軸轉速
|
rpm1450
|
|
17
|
表面粗糙度
|
Ra0.63um
|
|
18
|
磨頭最大移動量橫向（手動及液壓）
|
≥350mm
|
|
19
|
磨頭最大移動量橫向（加長）
|
450mm
|
|
20
|
加工表面對基面的平行度橫向
|
300:0.01 mm
|
|
21
|
砂輪尺寸（外徑*寬*內徑）
|
φ350*40*φ127mm
|
|
22
|
外形尺寸（長*寬*高）
|
2295*1673*2267mm
|
訂貨須知：
一、① M7130平面磨床的產品名稱與型號;② M7130平面磨床的規格;③M7130平面磨床是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的M7130平面磨床的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://m.studio33pictureframes.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
