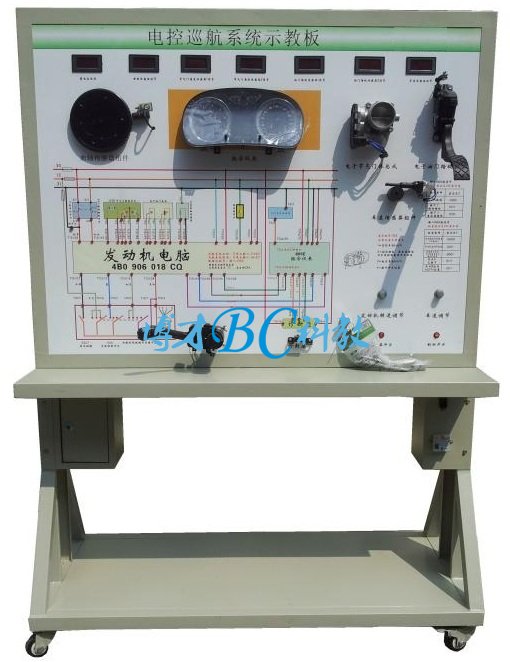

汽車電子巡航系統示教板

汽車電子巡航系統示教板

型號：大眾帕薩特
規格：BCQC-SJ-90

一．功能簡介
     該設備采用帕薩特汽車電子式汽車巡航系統實物為基礎，充分展示汽車巡航系統的組成結構和工作過程。
     適用于學校對汽車巡航系統理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的汽車電子巡航系統，充分展示汽車電子巡航系統的組成結構。
操縱油門踏板位置傳感器可實現節氣門開度的調，可真實展示電子節氣門的工作原理和工作過程；操縱巡航控制開關和車速信號，設定巡航狀態，引擎控制單元可對節氣門開度進行調節，真實演示汽車電子巡航系統的工作過程和工作原理。
2.示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車電子巡航系統的工作原理。
3.示教板面板上安裝有檢測端子，可直接在面板上檢測巡航系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.示教板面板上安裝有故障指示燈和診斷座，可連接專用或通用型汽車解**器，對巡航控制單元進行讀取故障碼、清除故障碼等自診斷功能。
5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術參數
    外形尺寸：1240×600×1700mm(長×寬×高)
    外接電源：交流220V±10% 50Hz
    工作電壓：直流12V
    工作溫度：-40℃～+50℃
     顏色：7032
     鋼管：40*40*3mm
    機柜：1.5mm冷板沖壓成形，背面設置維修門；
    移動腳輪：100*60mm
四、基本配置(每臺)

序號	名 稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子，彩色電路圖和工作原理示意圖面板：1200*900*4mm	套	1
2	組合儀表		套	1
3	點火開關		個	1
4	發動機ECU		套	1
5	診斷座	OBDⅡ	個	1
6	電子油門踏板		套	1
7	巡航控制開關		套	1
8	電子節氣門體		套	1
9	車速信號模擬裝置		套	1
10	轉速信號模擬裝置		套	1
11	模擬制動燈		套	1
12	制動燈開關		套	1
13	保險絲盒		個	1
14	移動臺架(帶自鎖腳輪裝置)	1240×600×1700mm	臺	1
15	故障模擬與排除裝置		套	1

訂貨須知：
一、① 汽車電子巡航系統示教板,電子巡航系統示教板的產品名稱與型號;② 汽車電子巡航系統示教板,電子巡航系統示教板的規格;③汽車電子巡航系統示教板,電子巡航系統示教板是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的汽車電子巡航系統示教板,電子巡航系統示教板的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://m.studio33pictureframes.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
