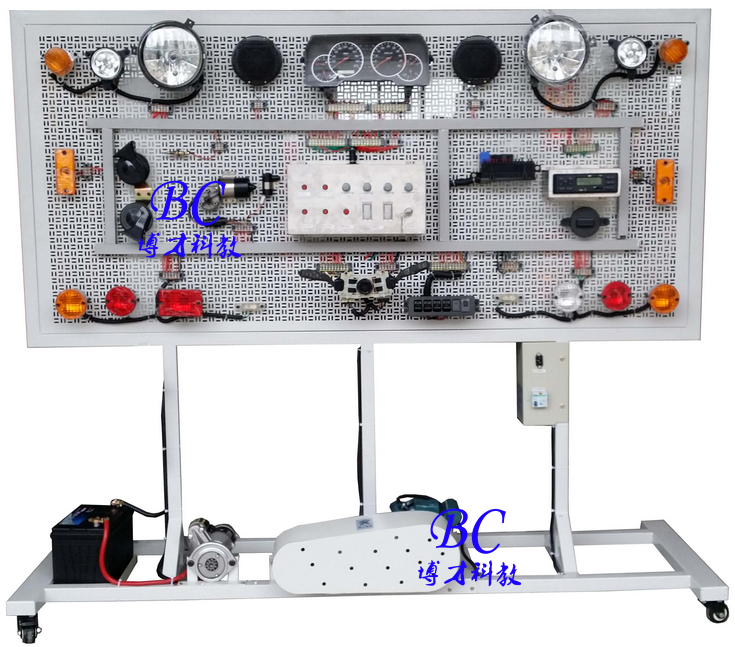

東風EQ1118G全車電路實訓板

    該東風EQ1118G全車電路示教板采用整車電器實物為基礎，充分展示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。
適用于學校對整車電器理論和維修實訓的教學需要。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、東風全車電路實訓板功能特點
1.真實可運行的汽車整車電器系統，充分展示汽車整車電器系統的組成結構。
接通電源，操縱示教板上的各種電器開關、按鈕、真實演示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的工作過程。
2.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車整車電器各系統的工作原理。
3.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
三、東風EQ1118G全車電路實訓板技術規格
外形尺寸（約）：2080×700×1900mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
工作電壓：直流12V
工作溫度：-40℃～+50℃
三相異步電動機
型 號：YT 100L1-4
電壓：AC 220V/380V
功率：2.2KW
轉速：1420r/min
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置（每臺）

序號	名 稱	規格型號	單位	數量
1	示教板面板	裝有各種檢測端子以及彩色電路圖	套	1
2	點火開關		個	1
3	組合儀表	原車	套	1
4	組合開關	原車	套	1
5	左右前大燈總成	原車	套	1
6	左右前霧燈	原車	套	1
7	左右轉向燈	原車	套	1
8	左右轉向邊燈	原車	套	1
9	左右組合尾燈	原車	套	1
10	牌照燈	原車	套	1
11	燈光開關	原車	套	1
12	剎車燈開關	原車	套	1
13	倒車燈開關	原車	套	1
14	危險燈開關	原車	套	1
15	線束	上海博才	套	1
16	雨刮總成	原車	套	1
17	雨刮控制繼電器	原車	個	1
18	噴水電機	原車	套	1
19	噴水壺	原車	套	1
20	喇叭	原車	個	2
21	喇叭繼電器	原車	個	1
22	霧燈繼電器	原車	個	1
23	起動機總成	原車	臺	1
24	發電機總成	原車	臺	1
25	三相異步電動機	YT 100L1-4	臺	1
26	蓄電池		臺	1
27	保險絲盒	上海博才	個	2
28	電源總開關	50A	個	1
29	移動臺架(帶自鎖腳輪裝置)	2080×700×1800mm(長×寬×高)	臺	1
30	故障模擬與排除裝置	上海博才	套	1
31	教師手冊	上海博才	套	1
32	合格證與保修卡	上海博才	套	1

訂貨須知：
一、① 東風EQ1118G全車電路實訓板的產品名稱與型號;② 東風EQ1118G全車電路實訓板的規格;③東風EQ1118G全車電路實訓板是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的東風EQ1118G全車電路實訓板的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
