工業型液壓傳動與PLC實訓裝置
瀏覽： 發布日期：2019-12-07

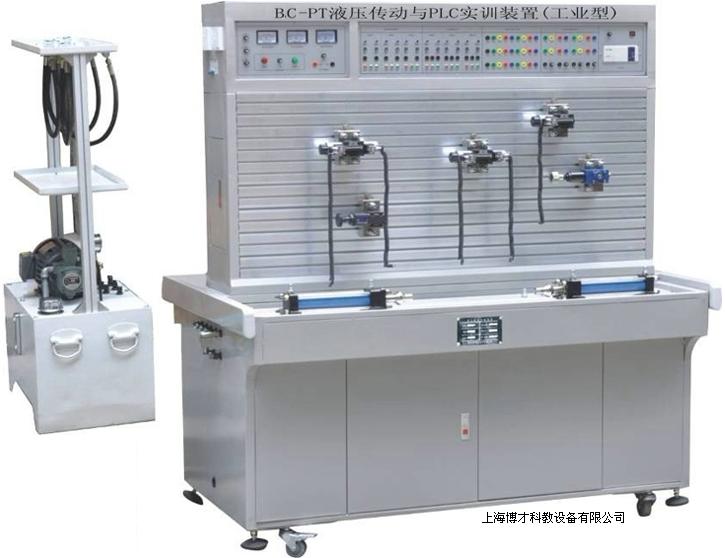

BC-PT 液壓傳動與PLC實訓裝置(工業型)
工業型液壓傳動與PLC實訓裝置是實現液壓傳動課程現代化教學而進行研究的新科技成果，它填補了技校、中專、大專院校的液壓傳動透明教學設備的國家空白。液壓傳動具有重量輕、功率大、結構簡單、布局靈活、控制方便等特點、速度、扭矩、功率均可作無級調節，能迅速換向和變速，調速范圍寬，快速性好，工作平穩、噪音小，元器件已實現系列化、標準化，通用化等一系列優點，工業型液壓傳動與PLC實訓裝置隨著科學技術的發展，液壓傳動作為一種可以傳遞動力和控制的傳動方式，已經日益廣泛應用到醫療、科技、軍事、工業自動化生產、起動、運輸、礦山、建筑、航空等各個領域。一、液壓傳動部分技術參數及指標
液壓傳動與PLC實訓裝置集真實的液壓元件、各執行模塊、繼電器控制單元、PLC編程及控制技術于一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓系統回路，電機和泵軸承式連接（一體化）再和油箱固定在一起，油箱和控制屏單獨放置；帶有三相漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa。
二、液壓傳動實訓裝置技術參數
輸入電源：三相五線，380V．允差±l0%，50Hz。
裝置容量：<2kVA。
變量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。
PLC選用三菱FX1N-20MR主機，主機為12點開關量輸入／8點開關量輸出
配有控制模塊：電源模塊，繼電器控制模塊，PLC控制模塊等。
電機：額定電壓380V．額定功率0.75kW，絕緣等級B
液壓泵站：最大容積90L．2mm鋼板、變量葉片泵及電機、油溫液面計、清潔蓋、空氣濾清器、耐震不銹鋼壓力表，L-HL46號液壓油。
三、可以完成的實訓項目
--可完成幾十種液壓回路實訓（學生也可自行設計搭建其它回路），典型實訓如下:
--單級調壓回路
--多級調壓回路
--減壓回路
--卸荷回路
--進油節流調速回路
--回油節流調速回路
--旁油節流調速回路
--液壓缸差動連接的快速運動回路
--調速閥短接速度換接回路
--調速閥串聯的速度換接回路
--調速閥并聯的速度換接回路
--用換向閥的換向回路
--用"O"型機能換向閥的鎖緊回路
--用液控單向閥的鎖緊回路
--用順序閥控制的順序動作回路
--用壓力繼電器控制的順序動作回路
--用行程開關控制的順序動作回路
--用調速閥控制的同步回
四、液壓元件清單
|
序號
|
型號/規格
|
名稱
|
數量
|
單位
|
|
1
|
鐵質
|
實訓臺
|
1
|
臺
|
|
2
|
鐵質
|
實訓桌
|
1
|
張
|
|
3
|
三菱，20點
|
PLC主機模塊
|
1
|
塊
|
|
4
|
實訓臺上
|
繼電器控制模塊
|
1
|
塊
|
|
5
|
電源模塊
|
1
|
塊
|
|
|
6
|
PLC控制輸入模塊
|
1
|
塊
|
|
|
7
|
PLC控制輸出模塊
|
1
|
塊
|
|
|
8
|
MOB40-200
|
雙作用液壓油缸
|
2
|
只
|
|
9
|
一體式
|
變量葉片泵及電機
|
1
|
臺
|
|
10
|
YN-100ZQ/10MPa
|
耐震壓力表
|
1
|
只
|
|
11
|
2FRM5-31B/15QB
|
二通流量閥（調速閥）
|
2
|
只
|
|
12
|
3WE6A61B/CG24N9Z5L
|
二位三通電磁換向閥
|
2
|
只
|
|
13
|
4WE6C61B/CG24N925L
|
二位四通電磁換向閥
|
1
|
只
|
|
14
|
4WMM6C50BF
|
二位四通手控換向閥
|
1
|
只
|
|
15
|
4WE6E61B/CG24N9Z5L
|
三位四通電磁換向閥
|
1
|
只
|
|
16
|
4WE6J61B/CG24N9Z5L
|
三位四通電磁換向閥
|
1
|
只
|
|
17
|
LI-10B
|
單向節流閥
|
1
|
只
|
|
18
|
I-10B
|
單向閥
|
1
|
只
|
|
19
|
Y-10B
|
先導式溢流閥
|
1
|
只
|
|
20
|
DG-02B
|
直動式溢流閥
|
1
|
只
|
|
21
|
DZ6DP1-5X/75
|
直動式順序閥
|
1
|
只
|
|
22
|
DR6DP1-5X/75 YM
|
直動式減壓閥
|
1
|
只
|
|
23
|
IY-25B
|
液控單向閥
|
2
|
只
|
|
24
|
HED40P15/100Z14L24
|
壓力繼電器
|
2
|
只
|
|
25
|
|
三通
|
4
|
只
|
|
27
|
|
四通
|
3
|
只
|
|
28
|
|
快速接頭（母插座）
|
1
|
套
|
|
29
|
|
快速接頭（公插頭）
|
1
|
套
|
|
30
|
|
吸油過濾器
|
1
|
只
|
|
31
|
|
油溫液面計
|
1
|
只
|
|
32
|
|
清潔蓋
|
1
|
只
|
|
33
|
|
空氣濾清器
|
1
|
只
|
|
34
|
|
行程開關
|
4
|
只
|
|
35
|
最大容積90L
|
油箱
|
1
|
只
|
|
36
|
|
漏油盤
|
1
|
個
|
|
37
|
L-HL46
|
液壓油
|
75L
|
|
|
38
|
|
內六角扳手
|
1
|
套
|
|
39
|
|
活動扳手
|
2
|
把
|
|
40
|
|
長柄螺絲刀
|
1
|
把
|
|
41
|
膠管
|
M16*1.5/8I-W-0.5M(裝好快捷接頭)
|
10
|
根
|
|
42
|
|
M16*1.5/8I-W-0.7M(裝好快捷接頭)
|
15
|
根
|
|
43
|
M16*2.4 11*1.9
|
O型圈
|
2
|
個
|
|
44
|
|
O型圈
|
3
|
個
|
|
45
|
|
電機電源線（制作好）三相四線電線
|
1
|
根
|
|
46
|
|
液壓實驗指導書說明書
|
1
|
冊
|
|
47
|
|
PLC編程軟件 程序光盤
|
1
|
張
|
|
48
|
三菱
|
編程電纜
|
1
|
條
|
訂貨須知：
一、① 工業型液壓傳動與PLC實訓裝置,液壓與氣動技術實訓設備的產品名稱與型號;② 工業型液壓傳動與PLC實訓裝置,液壓與氣動技術實訓設備的規格;③工業型液壓傳動與PLC實訓裝置,液壓與氣動技術實訓設備是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的工業型液壓傳動與PLC實訓裝置,液壓與氣動技術實訓設備的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://m.studio33pictureframes.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
