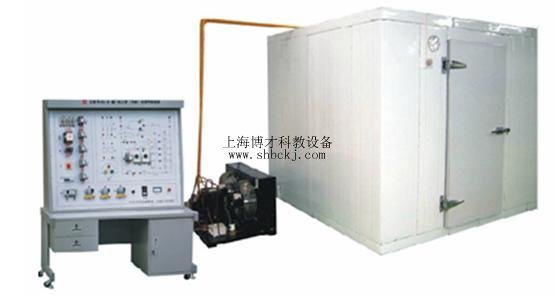

BCJYD-03B 一機兩庫電氣實訓考核裝置
一機兩庫電氣實訓考核裝置，是專門用于職業技術學院制冷專業進行實訓和實驗。一機二庫,是指利用一臺制冷壓縮機，同時向兩個需要不同庫溫的庫房供應冷量。
（1）技術參數
額定功率：800W；
額定電壓：AC380V，50Hz；
制冷量：約600Kcal/n；
控溫：高溫庫可以控制在5℃左右，低溫庫可以控制在-15℃左右；
壓縮機功率：3PH；
防護等級：IP44；
安全保護：過壓、過流、漏電保護措施。
（2）系統說明
一機兩庫教學實驗臺由二個部分組成。
制冷系統。主要元件有電磁閥,熱力膨脹閥,手閥,蒸發壓力調節閥,機組等,還有相應的壓力表、數顯溫度表等。在該設備上進行實驗，可以讓學生徹底了解蒸發壓力調節閥的作用和使用方法。
蒸發壓力調節閥的工作原理是由一臺制冷機組同時向二個或二個以上的冷庫供應冷量,各庫要求的蒸發溫度(蒸發壓力)也不同,因?yàn)楦邷貛?kù)的蒸發溫度較高,低溫庫的蒸發溫度較低,壓縮機工作時吸氣壓力是根據低溫庫的蒸發壓力,因此吸氣壓力較低。這時,那些需要保持較高蒸發溫度(即高溫庫)的蒸發器出口管路上便裝上蒸氣壓力調節閥(即背壓閥),使閥前的壓力保持在調定的范圍內,經過閥的節流,使閥后的壓力和吸氣壓力相同,這樣就保證了系統中各個蒸發器在各自不同工況下正常運轉。本系統使用的制冷劑為R22。
電氣控制系統。一機兩庫教學實驗臺匹配了相應的電氣控制系統，從制冷系統到電氣控制系統,都是圍繞數學而設計的。通過本臺實驗,能較熟悉進行操作、排除故障,通過對這套設備的學習，學生可以達到勞動部有關部門頒發的制冷工等級的中級水平。
（3）故障點說明
本系統中設計了20余個故障點，主要有：壓縮機故障模擬、啟動器故障模擬、過載保護器、溫控器故障模擬、門燈故障模擬、化霜繼電器故障模擬、計時器故障模擬以及相應的電路故障模擬等。
（4）結構說明
實驗臺架采用不銹鋼材料制作，底部安裝有4個萬向輪。故障箱設置在實驗系統的后面機柜內，由教師進行故障點的設置。操作面板上安裝有電氣保護元件、電源指示等、過流保護、各種溫度表、壓力表、控制開關等。
（5）能完成的實訓項目
一機二庫電氣控制實訓練；
一機二庫溫度自動調節裝置的調試；
一機二庫實訓系統故障的檢測和排除；
制冷專用工具的基本操作；
一機二庫系統的檢漏和維護；
一機二庫制冷系統的維修操作。
（6）一機二庫制冷電氣系統原理圖
（7）配置
1）．冷庫庫體一套，外形尺寸不小于：5200mm×3000mm×2000mm
2）．冷風機二套
3）．五匹風冷制冷機組一套
4）．一機兩庫控制柜體一只
5）．一機兩庫實訓考核電路檢測板一套
6）．JS14S時間控制繼電器一只（用于考核計時）
7）．CJ20－10中間繼電器6只
8）．模擬冷庫運行狀態指示燈一只
9）．CJ20－40交流接觸器一只（控制壓縮機運行）
10）．LW5D－16型萬能轉換開關
11）．F2000溫控器二只
12）．FDF8供液電磁閥一只
13）．高低壓壓力保護器一只
