制冷系統原理與性能測試多功能實驗裝置
瀏覽： 發布日期：2018-04-10

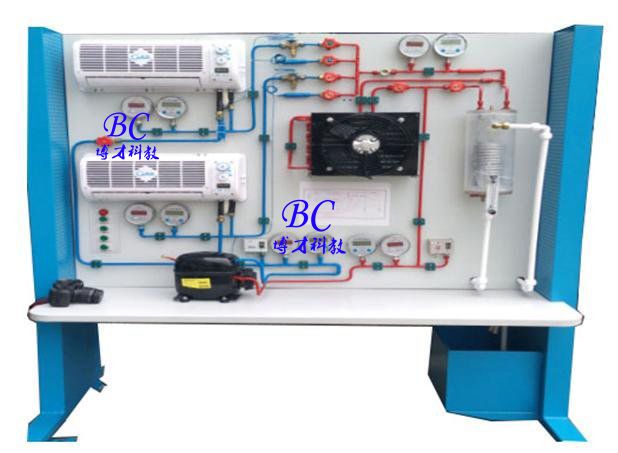

BCZL-16 制冷系統原理與性能測試多功能實驗裝置（創新型）
一、制冷系統原理與性能測試多功能實驗裝置產品概述：
制冷系統原理與性能測試多功能實驗裝置采用蒸汽壓縮式制冷循環系統，配備全封閉式制冷壓縮機、冷凝器、蒸發器等制冷系統真實部件，并設有智能溫度記錄儀、流量計、壓力表、電壓表、電流表等測量儀表。不但能開設制冷壓縮機性能參數的測定實訓，還能進行制冷循環基本原理的演示實訓。適用于職業院校制冷專業相關課程的教學實訓。實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所制冷類專業《制冷設備維修工（初級、中級、高級）》、《家用制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《小型制冷裝置》、《小型制冷與空調裝置》等課程。
二、制冷系統原理與性能測試多功能實驗裝置實驗目的:
通過本實驗，使學生在對制冷循環的理性認識的基礎上，進一步熟悉和掌握制冷系統的基本構成，加深對制冷系統的認識及制冷系統熱力計算方法的認識，并通過實驗了解不同物理量的采集方法及實驗儀表的作用。
1、使學生在對制冷循環的理性認識的基礎上，進一步熟悉和掌握單級蒸汽壓縮式制冷系統的基本組成；
2、了解溫度、壓力參數采集方法；
3、了解多種制冷系統性能測試的方法，掌握液體載冷劑循環法測定制冷系統性能的方法；
4、通過對實際測定參數計算，分析影響制冷系統性能的因素。
5、學習制冷系統測試方法，根據現有實驗條件，設計實驗方案，完成制冷系統性能測試任務。
三、制冷系統原理與性能測試多功能實驗裝置實驗原理及裝置：
壓縮機、冷凝器、蒸發器、節流閥構成制冷系統，蒸發器、冷凝器均為水冷式，制冷系統工況通過加熱器調節蒸發器進出水水溫，通過閥門調節進出蒸發器、冷凝器水的流量來調節；制冷量為蒸發器進出水帶走的熱量，通過測量冷凝器進出水帶走的熱量來校核實驗。模擬制冷系統故障現象和數據變化，實驗數據通過5寸彩色溫度/壓力監控儀，實時顯示運行狀態，實驗數據保存和打印功能。
四、制冷系統原理與性能測試多功能實驗裝置技術參數：
1、電源：AC220V±10% 50Hz總電流5A
2、工作環境：溫度-10℃~+40℃ 相對濕度≤85% 海拔≤4000m
3、外形尺寸：長*寬*高：2200*800*1900MM
五、制冷系統原理與性能測試多功能實驗裝置系統組成：
|
序號
|
主要部件名稱規格
|
數量
|
備注
|
|
1
|
SC-15G-2848丹佛斯壓縮機
|
1
|
|
|
2
|
FNF1.2/5.4 1HP3*6風冷冷凝器
|
1
|
|
|
3
|
TA-16FL透明水冷冷凝器
|
1
|
|
|
4
|
HLP530MP壓力控制器
|
2
|
高低壓控制
|
|
5
|
YB-204氣液分離器
|
1
|
|
|
6
|
TA-16ZFQ蒸發器
|
2
|
|
|
7
|
WST-WSS-411數顯溫度表
|
5
|
|
|
8
|
HLGK-Y100數顯壓力表
|
5
|
|
|
9
|
SY/H-026制冷劑觀察鏡
|
1
|
|
|
10
|
3/8手動調節閥
|
6
|
|
|
11
|
TA-16MXG節流閥組件
|
2
|
|
|
12
|
PZF-1.5丹佛斯內平衡熱力膨脹閥
|
1
|
|
|
13
|
PZF-1.5丹佛斯外平衡熱力膨脹閥
|
1
|
|
|
14
|
WZP-16自吸泵
|
1
|
|
|
15
|
PW-2012電參數分析儀
|
1
|
|
|
16
|
WZPB-15流量計
|
1
|
|
|
17
|
16路無紙數據記錄儀
|
1
|
A型配置
|
|
18
|
TP-3MP壓力變送器傳感器
|
6
|
A型配置
|
|
19
|
HW-BA5201溫度控制器
|
1
|
A型配置
|
|
20
|
WDK-100W溫度變送器
|
8
|
A型配置
|
訂貨須知：
一、① 制冷系統原理性能測試實驗裝置,制冷性能測試實驗臺的產品名稱與型號;② 制冷系統原理性能測試實驗裝置,制冷性能測試實驗臺的規格;③制冷系統原理性能測試實驗裝置,制冷性能測試實驗臺是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的制冷系統原理性能測試實驗裝置,制冷性能測試實驗臺的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
