液壓實訓臺繼電器控制單元
瀏覽: 發布日期:2021-12-30
繼電器控制單元
繼電器控制單元,兩組功能相同且獨立的控制信號分別控制相應的電磁閥組。
繼電器控制系統包括相獨立的兩個控制組,使用時“控制組一”中按下“換向Ⅰ”按鈕或“常開啟動”有信號(行程開關常開觸點閉合),則對應電磁閥組一的“輸出Ⅰ”輸出,相應輸出指示燈亮;按下“換向Ⅱ”按鈕或“常閉停止”有信號(行程開關常閉觸點斷開),則對應電磁閥組一的“輸出Ⅱ”輸出,相應輸出指示燈亮,同時“輸出Ⅰ”停止輸出,輸出指示燈滅,即“輸出Ⅰ”與“輸出Ⅱ”互鎖,此主要是因?yàn)殡p電磁換向閥的兩個磁鐵不能同時得電(注:雙電磁換向閥的兩個電磁鐵必須接在同一電磁閥組的“輸出Ⅰ”、“輸出Ⅱ”上)。按下“停止”按鈕或“常閉停止”有信號,則“輸出Ⅰ”、“輸出Ⅱ”均停止輸出。
控制組二”的控制方式同上。
繼電器控制系統在使用時,只需將電源打開,輸入、輸出接到相應的位置,即可進行控制操作。
油泵電機及調整電路
1、功能介紹
由于本實驗臺演示的各個油路,具有回路壓力范圍大,流量要求不一致等特點,因此,為了更好的滿足實驗演示要求。油泵拖動電機采用了小型直流并激勵電動機及直流電機調速器。
2、直流電機技術參數:
電機型號:YET-80102      額定電流:2A
額定功率:400W          額定電壓:AC220V
調速范圍:0~1500rm
3、直流電機調整器技術參數:
輸入電壓:AC220V
輸出電壓:DC 0~220V
4、啟動油泵電機時,應先將電機調速器的調速旋鈕逆時針到最慢位置,然后啟動按鈕,再時調速器旋到所需要的轉速或油路工作壓力。
5、嚴格禁止在齒輪泵,吸油管及油箱內無液壓油的狀態下,啟動油泵電機及高速運轉。
6、啟動油泵電機時,應先檢查實驗油路是否有錯接,是否有漏油現象。
透明液壓傳動實訓裝置

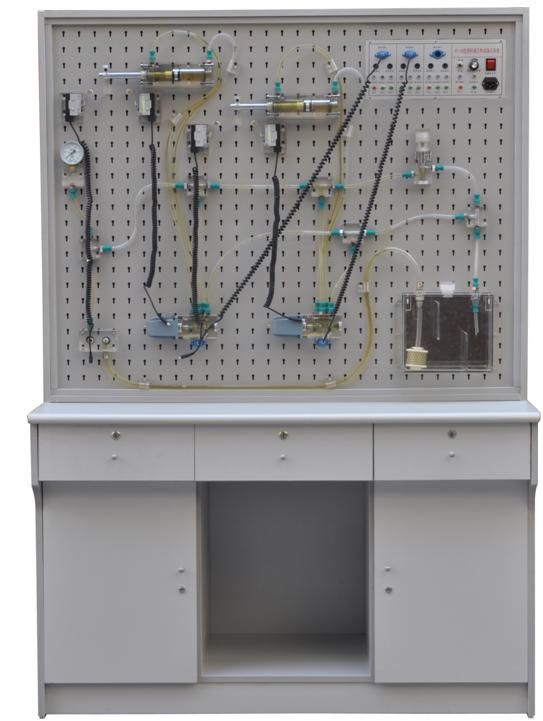

BCYY-18 透明液壓傳動實驗裝置

一、透明液壓傳動實驗臺主要技術參數
1、電源:AC220V  50HZ
2、直流電源輸入AC220V  輸出DC24V/3A
3、直流電機功率:250W  調速范圍0-1700r/min
4、實訓油路液流壓力要求需0.3-0.8MPa(油泵最高壓力:PMAX=2.5MPa)
5、電磁換向閥:AC220V  .吸力3mpa
6、實訓裝置外型尺寸:1250mm×650mm×1800mm
二、透明液壓傳動實驗臺主要特點
1、透明液壓傳動實訓裝置主要由實訓桌、實訓臺、液壓元件和電器控制器件。
2、配備全常用液壓元件:每個液壓元件均裝有彈性插腳,可方便、隨意地將液壓元件安插在面板上(面板為“網板型”鐵板沖壓成型)。油路搭接采用快換接頭,拆接方便,不漏油。
3、實訓元件均為透明有機材料制成,便于了解掌握幾十種常用液壓元件的結構,性能及用途。掌握幾十種基本回路的工作原理,實驗組裝回路快捷、方便。
4、實訓控制單元采用獨立的繼電器控制單元進行電氣控制。
三、液壓實驗臺基本實驗內容
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路
