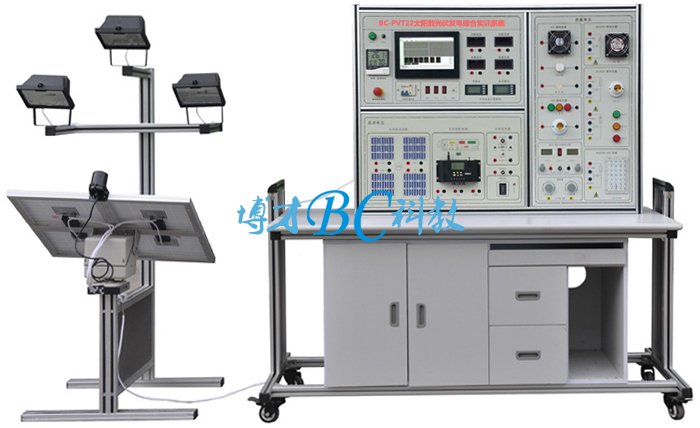

BC-PVT22 太陽能光伏發電綜合實訓系統
太陽能發電是利用太陽光為主要資源，具有綠色,環保、低碳、不需資源分配等優點。在當今世界能源戰略儲備中，已經得到了最廣泛的應用。太陽能發電的應用,主要有兩種方式：A離網發電，B并網發電。也是目前全球最大規模利用太陽能和風能資源的主要方式。
公司結合多年在新能源行業的研發和生產經驗，針對技術職業學院、大學研究生、企業項目經理和技工培訓的需求,而專門研制生產，主要推出太陽能和風力發電系統教學實訓臺。基本可以滿足研究太陽能發電和風能發電擴展和實際應用培訓，及對外宣傳演示。
教學實訓系統主要有，光電池組件，太陽模擬光源，自動追日機構，主控操作實訓平臺，監控儀表，蓄電池，DC-AC轉換模塊，負載模塊等組成。
一、太陽能光伏發電綜合實訓系統,太陽能發電綜合實訓設備概述
本產品是集光伏、光電、負載實驗于一體的太陽能發電教學實訓系統。除可完成常規光伏、光電轉換的相關實驗外，即可對阻性、感性負載進行實驗及教學演示。可以幫助學生，進一步理解太陽能發電系統的原理學習和工程實際應用技能。
1、產品特點
◆ 系統實驗平臺采用直觀的數字表和帶觸摸功能工控一體機，讓使用者操作起來更方便、直觀。
◆ 系統采用數字化DSP技術，對蓄電池充放電進行全智能化的管理。
◆ 系統逆變電源，采用專用IGBT模塊（IPM）組裝。具有高穩定、高功率因數輸出。
◆ 系統上的離網電源可以為用戶提供交流220V純正弦波交流電能。
◆ 隨系統附帶17英寸寬屏液晶電視機，在實驗過程中提升實驗樂趣。
2、太陽能光伏發電綜合實訓系統,太陽能發電綜合實訓設備主要設備技術參數
|
光伏發電 |
||
|
參數 |
額定輸入功率 |
Pmax 300W |
|
額定輸出功率 |
Pwv=260W |
|
|
光伏組件輸出功率 |
Pwv=4*10W（系統標配光伏組件） |
|
|
額定輸出電壓 |
12VDC 220VAC |
|
|
額定充電電流 |
12VDC/2.2A |
|
|
過充保護電壓 |
DC16.2±0.5V |
|
|
操作實驗臺 |
||
|
參數 |
實訓臺 |
長1.20m*寬0.65m*高1.75m |
|
儀表組 |
輸入電源220VAC AC/DC9V |
|
|
逆變電源 |
輸入電壓10.8～16VDC；輸出電壓0～220VAC；輸出功率300W； |
|
|
太陽能控制器 |
輸入電壓12VDC； 輸出功率300W；實驗模式：光控＋時控 |
|
|
直流負載 |
感性：風扇、電機、蜂鳴器； 阻性：交通燈、3W LED燈 |
|
|
交流負載 |
感性：風扇； 阻性：交通燈、3W LED燈、LED路燈 |
|
|
電阻箱 |
10Ω～99KΩ |
|
|
USB輸出接口 |
5V 1A |
|
3、儲存及工作環境
◆ 遠離陽光直射（操作臺避免用于戶外）。
◆ 遠離周圍無任何腐蝕物質、油霧、鹽水、淋雨和潮濕。
◆ 遠離空氣中的塵埃或金屬粉末。
◆ 遠離機械沖擊、劇烈震動。
◆ 遠離電磁噪聲（如：電焊機、大功率設備）。
◆ 遠離放射性材料、易燃物品。
◆ 正常工作時的溫度范圍：－10℃～40℃。
